O que são estruturas de concreto pré-moldado e por que dominam a construção moderna
Estruturas de concreto pré-moldado são componentes de construção – paredes, vigas, colunas, lajes e muito mais – fabricados sob condições controladas de fábrica antes de serem transportados e montados no local. O resultado é um método de construção que supera consistentemente o concreto tradicional moldado no local em velocidade, qualidade e previsibilidade de custos. Mais de 60% dos projetos de infraestrutura de grande escala na Europa e na América do Norte especificam agora o concreto pré-moldado como sistema estrutural primário , e esse número continua a aumentar à medida que os prazos dos projetos diminuem e os custos trabalhistas aumentam.
A razão pela qual as estruturas de concreto pré-moldado se tornaram a espinha dorsal de armazéns, estacionamentos, pontes, estádios e edifícios residenciais de vários andares é simples: quando o concreto cura em uma fábrica sob controles precisos de temperatura e umidade, sua resistência à compressão atinge rotineiramente 5.000 a 8.000 psi – bem acima dos 3.000 a 4.000 psi típicos do concreto vazado em campo. Cada elemento que mantém esses componentes no lugar, cada placa embutida, parafuso de ancoragem, inserto de laço e dispositivo de içamento, se enquadra na ampla categoria de acessórios de concreto pré-moldado, e a escolha dos acessórios certos é tão crítica quanto o próprio projeto da mistura.
Principal vantagem: Produzido em fábrica = tolerâncias mais rígidas, cronogramas mais rápidos, estrutura final mais forte.
Como são fabricadas estruturas de concreto pré-moldado
A produção de estruturas pré-moldadas de concreto segue uma sequência disciplinada que elimina a maioria das variáveis que afetam o concreto concretado no local. A compreensão de cada etapa esclarece por que o método produz resultados tão consistentes e por que a seleção de acessórios de concreto pré-moldado na fase de projeto – e não durante a construção – não é negociável.
Etapa 1 — Preparação da Forma e Colocação do Reforço
As formas de aço, muitas vezes usinadas com tolerâncias de ±1/16 polegada, são limpas, lubrificadas e montadas. As gaiolas de aço de reforço são pré-fabricadas e instaladas em seu interior. Nesta fase, tudo incorporado acessórios de concreto pré-moldado — âncoras de içamento, inserções de conexão, mangas de conduíte elétrico e placas de solda estruturais — são posicionadas e fixadas antes da concretagem do concreto. Qualquer item que precise estar no elemento finalizado deve ser colocado agora; adicioná-lo posteriormente requer retirada ou corte, o que prejudica a integridade estrutural.
Etapa 2 – Dosagem e Colocação de Concreto
Os projetos de mistura de concreto para plantas pré-moldadas normalmente usam uma proporção de água para cimento de 0,35 a 0,45 – consideravelmente menor que as misturas de campo – para alcançar alta resistência inicial. A vibração interna consolida o concreto ao redor da gaiola de vergalhões e acessórios embutidos. Algumas fábricas usam vibração externa da mesa para painéis arquitetônicos finos para eliminar vazios superficiais sem vibradores internos que possam deslocar o concreto de cobertura fina.
Etapa 3 – Cura
As plantas pré-moldadas usam cura a vapor, cura por calor ou mantas de retenção de umidade acelerada para alcançar 70% da resistência do projeto em 18 a 24 horas . Este rápido ganho de resistência é o que permite que os elementos sejam retirados das formas e empilhados no pátio dentro de um único turno de produção – um ciclo impossível com concreto derramado no local que leva 28 dias para atingir a resistência total do projeto sob condições ambientais.
Etapa 4 – Controle de Qualidade, Acabamento e Armazenamento no Pátio
Antes de qualquer elemento sair do leito de fundição, verificações dimensionais, inspeções de superfície e auditorias de hardware confirmam que todos os acessórios de concreto pré-moldado estão presentes, posicionados corretamente e sem danos. Os elementos são então armazenados em esteiras de madeira no pátio, organizados por sequência de entrega, aguardando a janela de transporte e montagem.
Principais tipos de elementos pré-moldados de concreto e suas aplicações
As estruturas de concreto pré-moldado abrangem uma ampla família de tipos de elementos, cada um projetado para uma função estrutural específica. Abaixo está uma visão geral das categorias mais comuns, os edifícios e infraestrutura que eles atendem e os vãos típicos ou classificações de carga envolvidas.
Lajes em T Duplo
Utilizado para estruturas de estacionamento e pisos de armazéns. Vãos padrão de 40 a 80 pés com profundidades de 24 a 34 polegadas. Capacidade de carga normalmente de 40 a 100 psf de carga dinâmica sobreposta.
Pranchas de núcleo oco
O carro-chefe dos sistemas de piso residencial e de escritório. Larguras padrão de 4 e 8 pés, profundidades de 6 a 16 polegadas, vãos de 20 a 50 pés. Os vazios reduzem a carga permanente enquanto preservam a profundidade estrutural.
Pilares e Vigas Pré-moldados
Colunas retangulares e em forma de L de 12×12 a 24×24 polegadas. Vigas em T invertido, vigas retangulares e vigas spandrel formam a estrutura de momento ou sistema de gravidade simplesmente suportado.
Painéis de parede pré-moldados
Sanduíche sólido e isolado e painéis arquitetônicos de 5 a 12 polegadas de espessura. Utilizado como paredes estruturais ou revestimento não estrutural. Atinge valores R de 20 a 30 com núcleos de isolamento de espuma.
Vigas de ponte
Vigas I AASHTO e vigas bulb-T para pontes rodoviárias. Vai de 60 a 160 pés. Misturas de concreto de alto desempenho de 8.000 a 12.000 psi são padrão para aplicações em pontes de longo vão.
Escadas e patamares pré-moldados
Lances de escada completos fundidos como unidades únicas com patamares integrais. Elimina formas complexas e reduz a instalação de escadas de dias para horas usando apenas um guindaste e acessórios de concreto pré-moldado para conexão.
Acessórios de concreto pré-moldado: as ferragens que tornam as estruturas possíveis
Não importa quão precisamente um elemento de concreto seja projetado e moldado, são os acessórios de concreto pré-moldado embutidos nele que determinam como esse elemento pode ser elevado, transportado, conectado e integrado em uma estrutura completa. Os acessórios de concreto pré-moldado abrangem uma ampla variedade de tipos de hardware, e cada categoria carrega classificações de carga, requisitos de instalação e considerações de compatibilidade específicos.
| Categoria de acessórios | Função | Carga de Trabalho Típica | Materiais |
|---|---|---|---|
| Âncoras de elevação (virola, laço, bobina) | Levantamento temporário durante remoção e ereção | 1 a 60 toneladas por âncora | Ferro dúctil, aço forjado |
| Incorporar placas e placas de solda | Conexões estruturais permanentes entre elementos | 10 a 200 kips por prato | Aço A36 / A572, galvanizado a quente ou inoxidável |
| Hastes e parafusos de bobina | Conexões ajustáveis em campo, fixação de revestimento | 5 a 30 kips por haste | Zincado ou aço inoxidável |
| Almofadas de rolamento | Transferência de carga e absorção de tolerância nos assentos dos rolamentos | Tensão compressiva de 800 a 1.500 psi | Neoprene, HDPE, elastomérico reforçado com fibra |
| Inserções de loop e inserções de cone alargado | Pontos de ancoragem para fixações secundárias, ferragens de fachada | 500 libras a 5 toneladas | Ferro maleável, fio de aço |
| Fio de protensão e ferragens de pós-tensão | Pré-compressão do concreto para neutralizar as tensões de flexão | Fio de 270 ksi, aumentado para 70–75% do UTS | Fio de baixo relaxamento grau 270 |
Âncoras de Levantamento: Dimensãoamento e Fatores de Segurança
As âncoras de içamento estão entre os acessórios de concreto pré-moldado mais examinados porque uma falha durante a decapagem ou montagem é imediatamente catastrófica. O limite de carga de trabalho (WLL) de qualquer âncora de içamento deve levar em conta o fator de impacto dinâmico durante a coleta do guindaste - normalmente um fator de segurança mínimo de 4:1 aplicado aos modos de ruptura do concreto e da ruptura por tração do aço. Para um painel de parede pré-moldado de 20 toneladas, isso significa que o sistema de ancoragem deve ser projetado para uma carga mínima de prova de 80 toneladas, e não apenas para o peso estático do painel. O ângulo de amarração também reduz a capacidade: um ângulo de eslinga de 60 graus em relação à vertical reduz a carga permitida por perna para aproximadamente 87% da capacidade vertical nominal, enquanto um ângulo de 30 graus a reduz para 50%.
Placas Embutidas: Filosofia de Conexão em Estruturas Pré-moldadas
As ligações estruturais entre elementos de concreto pré-moldado dependem quase inteiramente de placas embutidas soldadas a âncoras de vergalhão ou pinos Nelson. O design destas placas segue as diretrizes AISC e PCI, com especial atenção à ação de alavanca nas conexões de tensão e ao cisalhamento nos planos de interface. Uma conexão de placa de solda adequadamente projetada em uma estrutura de estacionamento pré-moldada pode transferir 150 kips de cisalhamento através de uma junta viga-coluna com uma placa tão pequena quanto 8×8 polegadas – desde que a pilha de calços, o bolsão de argamassa e a solda de campo sejam executados de acordo com a especificação. A galvanização dessas placas de acordo com ASTM A123 (mínimo 3,9 onças/pés²) adiciona vida útil mensurável à corrosão em ambientes expostos ou marinhos.
Almofadas de rolamento: tolerâncias e desempenho a longo prazo
Cada viga pré-moldada, T duplo e prancha de núcleo oco repousa sobre uma almofada de apoio que transfere simultaneamente a carga vertical e acomoda os movimentos térmicos e de contração que ocorrem ao longo da vida útil da estrutura. Almofadas de neoprene com dureza de 50 a 60 durômetros são a escolha mais comum, com dimensões padrão de 4 × 6 polegadas a 8 × 12 polegadas e espessuras de 3/8 a 3/4 polegadas. As tabelas do PCI Design Handbook mostram que uma almofada de neoprene de 6 × 9 polegadas e 1/2 polegada pode acomodar até 0,5 polegada de movimento horizontal mantendo ao mesmo tempo uma rigidez compressiva adequada. As almofadas de HDPE são cada vez mais especificadas para aplicações de pontes onde é necessário baixo atrito para permitir a expansão térmica sem o acúmulo de forças de restrição na superestrutura.
Conexões Estruturais em Estruturas Pré-moldadas de Concreto
O sistema de conexão é onde as estruturas de concreto pré-moldado funcionam ou falham. Ao contrário das estruturas de aço, onde as conexões são feitas com parafusos e soldas ao ar livre, as conexões de concreto pré-moldado geralmente envolvem espaços confinados, bolsões de argamassa e ferragens embutidas que não podem ser inspecionadas após o rejuntamento. Conseguir a conexão certa na primeira vez não é, portanto, negociável.
Três grandes filosofias regem o projeto de conexões pré-moldadas:
- Sistemas de gravidade simplesmente suportados — as vigas apoiam-se em cachorros ou cantoneiras, transferindo apenas carga vertical. Simples, rápido de montar e tolerante a recalques diferenciais. Usado na grande maioria de edifícios industriais e estruturas de estacionamento de um andar.
- Quadros resistentes a momentos — as ligações coluna-coluna e viga-coluna são resistentes ao momento através de pós-tensionamento, acopladores de vergalhões cimentados ou conjuntos de placas soldadas. Alcança controle de desvio lateral comparável a estruturas moldadas no local para resistência sísmica e ao vento.
- Sistemas híbridos — cargas gravitacionais suportadas por rolamentos simples, cargas laterais suportadas por uma parede de cisalhamento separada ou núcleo de estrutura de momento. A abordagem mais comum para edifícios pré-moldados residenciais de médio porte e de uso misto de 5 a 15 andares.
A qualidade das ligações grauteadas, em particular, depende fortemente da seleção e colocação de acessórios de concreto pré-moldado. Um acoplador de luva cimentado — usado para emendar dois comprimentos de vergalhões em uma junta — deve ser alinhado dentro de ±1/8 polegada para que a barra entre corretamente durante a montagem. Qualquer desalinhamento descoberto no local normalmente requer remediação dispendiosa envolvendo ancoragens mecânicas ou injeção de epóxi, o que reduz a ductilidade da conexão em comparação com a intenção original do projeto.
±1/8" Tolerância máxima de desalinhamento do acoplador
4:1 Fator mínimo de segurança da âncora de içamento
28 dias Local para cura vs. pré-moldado de 18 a 24 horas
8.000psi Resistência típica à compressão de HPC pré-moldado
Vantagens do cronograma: como as estruturas de concreto pré-moldado comprimem os cronogramas do projeto
O argumento mais convincente para estruturas de concreto pré-moldado em projetos comerciais e de infraestrutura é a compressão do cronograma. A fabricação dos elementos ocorre paralelamente à preparação do local – enquanto a fundação é escavada e concretada, a planta de pré-moldados produz simultaneamente a estrutura estrutural. Essa sobreposição normalmente economiza 4 a 8 semanas em um projeto de médio porte em comparação com uma programação sequencial de lançamento no local.
Semanas 1–4: Aprovação de projeto e desenho de loja
Engenheiro de registro e engenheiro de pré-moldado colaboram em detalhes de conexão, locais de incorporação e cronogramas de acessórios de concreto pré-moldado. Cada acessório é desenhado, dimensionado e especificado nos desenhos da fábrica antes da montagem de um único formulário.
Semanas 5–12: Produção Vegetal
Execuções completas de produção. Uma fábrica de pré-moldados de tamanho médio que funde 500 a 800 jardas cúbicas por semana pode produzir a estrutura estrutural para um armazém de 200.000 pés quadrados em 6 a 8 semanas. Os elementos são numerados de série e sequenciados para entrega.
Semanas 8–14: Fundações do Site (Paralelo)
Enquanto a produção da planta está em andamento, a equipe do local lança fundações, vigas de nivelamento e pilares de colunas. Os modelos de parafusos de ancoragem derivados dos desenhos da fábrica de pré-moldados garantem que as placas de base da coluna e as conexões das pontas se alinhem quando os elementos chegarem.
Semanas 13–18: Ereção
Uma equipe de montagem bem organizada com um guindaste sobre esteiras de 150 toneladas pode instalar de 20 a 40 elementos principais por dia. Uma estrutura de estacionamento de cinco andares com 1.200 vagas pode ser estruturalmente concluída em 10 a 14 dias úteis do tempo do guindaste — uma velocidade impossível de ser alcançada com métodos moldados no local.
Semanas 18–22: Rejuntamento, Soldagem e Acabamento
As equipes de campo realizam conexões cimentadas, soldas de campo em placas embutidas, selantes de juntas e qualquer acabamento arquitetônico. A estrutura é totalmente fechada e à prova de intempéries muito antes da construção equivalente moldada no local.
Estruturas de concreto pré-moldado versus moldadas no local: uma comparação direta
A escolha entre concreto pré-moldado e concreto moldado no local nunca é simples, mas a comparação a seguir cobre as dimensões mais importantes para proprietários, empreiteiros e engenheiros estruturais que tomam essa decisão.
| Dimension | Concreto pré-moldado | Concreto moldado no local |
|---|---|---|
| Resistência à Compressão | 5.000–12.000 psi típico | 3.000–5.000 psi típico |
| Tolerância Dimensional | ±1/8 a ±1/4 polegada | ±1/4 a ±3/4 polegada |
| Cronograma (quadro estrutural, armazém de 200k sf) | Ereção de 10 a 14 dias | 8–14 semanas formando/derramando |
| Dependência Meteorológica | Baixo – cura feita na planta | Alto – clima frio e quente requerem proteção |
| Flexibilidade de projeto | Geometria repetitiva ideal; formas personalizadas possíveis em premium | Alta flexibilidade para geometria complexa, curva ou irregular |
| Mão de obra no local | Baixo – principalmente equipes de guindastes e conexões | Alto – formação, colocação, acabamento, remoção |
| Controle de Qualidade | Certificação de planta PCI, testes diários de controle de qualidade | Dependente das condições de campo e da presença do inspetor |
Concreto pré-moldado protendido: como funcionam o pré-tensionamento e o pós-tensionamento
A combinação de protensão e concreto pré-moldado é uma das ferramentas mais poderosas na engenharia estrutural. Ao pré-comprimir o concreto antes da aplicação das cargas de serviço, os engenheiros podem efetivamente eliminar fissuras por tração – o principal modo de deterioração do concreto – e alcançar vãos que seriam estruturalmente impossíveis ou economicamente impraticáveis com seções reforçadas convencionalmente.
Pré-tensionamento: A abordagem pré-moldada padrão
No concreto pré-moldado pré-tensionado, os cordões de aço de alta resistência são esticados entre os pilares nas extremidades do leito de fundição antes da colocação do concreto. Os fios - normalmente grau 270 de baixo relaxamento, 0,5 ou 0,6 polegadas de diâmetro - são levantados para aproximadamente 70% da resistência à tração final, ou cerca de 189.000 psi . O concreto é então colocado ao redor dos fios tensionados. Quando o concreto atinge a resistência adequada, os cordões são liberados e a pré-compressão é transferida para o elemento por ligação. Este é o método usado para fabricar pranchas alveolares, tês duplos, vigas de pontes e painéis de parede protendidos em praticamente todas as fábricas de pré-moldados do mundo.
Pós-tensionamento em Elementos Pré-moldados

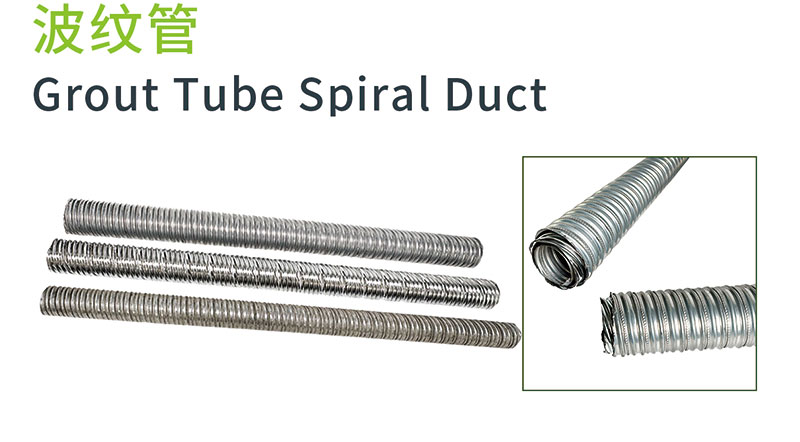

Ferragens de pós-tensionamento - dutos, âncoras, acopladores e placas de trompete - representam uma categoria especializada de acessórios de concreto pré-moldado usados quando o protensão deve ser aplicado após o elemento ter sido erguido ou quando elementos de múltiplos segmentos pré-moldados devem ser unidos em uma unidade estrutural contínua. A construção de pontes segmentadas, por exemplo, utiliza segmentos pré-moldados normalmente de 8 a 12 pés de comprimento que são montados e depois pós-tensionados em vigas contínuas de 200 a 400 pés. Cada tendão de pós-tensionamento pode suportar de 300 a 1.500 kips de força de protensão dependendo da contagem de fios e da geometria.
Perdas de pré-esforço a longo prazo
Os engenheiros devem levar em conta as perdas de pré-esforço ao dimensionar os cabos e especificar a carga inicial do macaco. As principais fontes de perdas ao longo da vida útil de um elemento protendido são:
- Encurtamento elástico — perda imediata na liberação do cordão, normalmente 6 a 8% do pré-esforço inicial para elementos pré-tensionados
- Rastejamento — deformação dependente do tempo sob carga sustentada, representando 5 a 12% do pré-esforço efetivo ao longo de uma vida útil de 50 anos
- Encolhimento — redução volumétrica à medida que o concreto seca, contribuindo com 4 a 8% de perda adicional
- Relaxamento de aço — perda gradual da tensão do fio sob tensão constante, aproximadamente 2% para fio de baixo relaxamento ao longo de 50 anos
As perdas totais a longo prazo normalmente variam de 15 a 25% da força inicial de levantamento. Isso significa que um cordão levantado para 33.000 libras deve ser projetado para suportar pré-esforço efetivo de 25.000 a 28.000 libras durante toda a vida útil do projeto - e o projeto da seção deve levar em conta a pré-compressão reduzida ao calcular momentos de fissuração e deflexões.
Dimensionamento Sísmico de Estruturas Pré-moldadas de Concreto
O comportamento de estruturas pré-moldadas de concreto sob carga sísmica tem sido estudado intensamente desde o terremoto de San Fernando em 1971 e o terremoto de Northridge em 1994 revelou fraquezas nas primeiras estruturas pré-moldadas de estacionamento. A comunidade de engenharia respondeu com grandes avanços no projeto de conexões, detalhamento de diafragmas e programas de testes sísmicos – mais notavelmente o programa de pesquisa PRESSS (PREcast Seismic Structural Systems), que ocorreu de 1991 a 2001.
O programa PRESSS demonstrou que sistemas pré-moldados adequadamente detalhados podem igualar ou exceder a ductilidade de estruturas de concreto moldadas no local. O sistema de parede articulada desenvolvido no PRESSS utilizou pós-tensionamento não aderente através de painéis de parede de cisalhamento pré-moldados para fornecer comportamento egocêntrico — o edifício balança na interface parede-fundação sob carga sísmica, mas volta ao prumo quando o terremoto cessa, com deriva residual mínima. Uma estrutura pré-moldada completa de cinco andares foi testada em 60% da escala real no Laboratório Estrutural da UC San Diego e demonstrou desvios residuais de menos de 0,1% após testes em movimentos de terremoto em nível de projeto.
As atuais disposições ASCE 7 e ACI 318 permitem estruturas de concreto pré-moldado na categoria de projeto sísmico D (alta sísmica), desde que as conexões e os diafragmas sejam detalhados para atender à estrutura de momento especial pré-moldada dúctil ou aos sistemas de parede de cisalhamento especiais pré-moldados. Os principais requisitos incluem:
- As conexões de luva cimentadas devem demonstrar 125% de resistência ao escoamento da barra em testes de tração antes do uso na construção
- As conexões de diafragma pré-moldado devem ser projetadas usando o Método de Projeto Sísmico de Diafragma (DSDM) com fatores de amplificação de força de 1,0 a 1,5 dependendo da classificação do diafragma
- As conexões de cordas e coletores ao longo das bordas do diafragma transportam forças amplificadas do diafragma que frequentemente governam o dimensionamento de acessórios de concreto pré-moldado nas juntas painel a painel
- Todos os acessórios de concreto pré-moldado no sistema de resistência a forças sísmicas devem ser projetados para as resistências esperadas do material e o fator de sobrerresistência ômega-zero especificado na ASCE 7 Tabela 12.2-1
Erros comuns na especificação de acessórios de concreto pré-moldado e como evitá-los
Engenheiros e empreiteiros experientes em pré-moldados identificam consistentemente as mesmas categorias de erros em projetos que resultam em problemas de campo, custos de remediação ou atrasos no cronograma. A maioria deles remonta à especificação de acessórios e decisões de coordenação tomadas durante o projeto – muito antes do concreto ser derramado.
01
Especificar acessórios sem verificar o cobrimento de concreto
Um erro comum é especificar uma âncora de içamento que, na profundidade de assentamento exigida, entre em conflito com a gaiola de reforço ou o duto de pós-tensionamento. A cobertura mínima de concreto sobre qualquer acessório de concreto pré-moldado deve ser mantida no mínimo especificado – normalmente 1 polegada para superfícies formadas em exposição interna e até 2 polegadas em ambientes corrosivos ou marinhos. Verifique as dimensões dos acessórios em relação ao layout da armadura em 3D BIM antes de emitir desenhos de oficina para aprovação.
02
Usando hardware incompatível de fornecedores diferentes
Os sistemas de elevação – âncora e embreagem de elevação – são projetados como pares combinados. Usar uma embreagem do Fornecedor A com uma âncora do Fornecedor B anula a classificação de carga de ambos os componentes. Cada especificação de acessórios de concreto pré-moldado deve exigir que os sistemas de elevação sejam conjuntos combinados de um único fabricante , com documentação de teste de carga fornecida para registro do projeto.
03
Omitir proteção contra corrosão nas especificações do projeto
Placas embutidas e placas de solda especificadas como aço A36 simples corroerão rapidamente em qualquer aplicação exposta ou externa. A galvanização por imersão a quente conforme ASTM A123 adiciona 30 a 50 anos de vida útil contra corrosão em exposição típica ao ar livre. Em zonas de respingos marítimos, especifique aço inoxidável Tipo 316 ou ferragens revestidas com epóxi com um processo de garantia de qualidade documentado para continuidade do revestimento.
04
Falha na coordenação das mangas utilitárias com os elementos estruturais
Conduítes elétricos, mangas de encanamento e penetrações mecânicas incorporadas como acessórios de concreto pré-moldado devem ser coordenadas com o engenheiro estrutural antes da aprovação do desenho da oficina. Uma abertura de 6 polegadas através da alma de um T duplo protendido deve ser analisada para redução de cisalhamento; uma penetração descoordenada descoberta após os elementos serem fundidos normalmente requer cintas de reforço externas caras ou substituição de elementos.
05
Ignorando uma verificação de ereção a seco
Em estruturas pré-moldadas complexas - particularmente aquelas com conexões de momento que exigem placas embutidas soldadas em campo - uma revisão a seco do layout dos acessórios em relação ao modelo estrutural detecta conflitos de alinhamento antes do início da montagem. Descobrir um desalinhamento de 1 polegada entre duas placas de solda no solo custa minutos; descobri-lo a 15 metros de altura custa dias e despesas significativas com retrabalho.
06
Não levando em consideração a resistência ao desgaste ao selecionar as âncoras
As âncoras de içamento devem ser avaliadas em relação à resistência do concreto no momento da remoção - e não à resistência projetada para 28 dias. Se um elemento for removido às 16 horas, a resistência do concreto poderá ser de apenas 2.500 a 3.000 psi. As tabelas de capacidade de ancoragem devem ser inseridas com a resistência real de remoção e a capacidade de ruptura do concreto reduzida de acordo. Muitas falhas de âncoras de içamento ocorrem precisamente porque a capacidade especificada da âncora foi calculada em 5.000 psi, enquanto o elemento foi removido às 18 horas com concreto a apenas 2.200 psi.
Sustentabilidade em Estruturas Pré-moldadas de Concreto
O perfil de sustentabilidade das estruturas de concreto pré-moldado melhorou substancialmente nas últimas duas décadas, impulsionado tanto pela pressão regulatória quanto pela inovação genuína em materiais e métodos de produção.
Materiais Cimentícios Suplementares (SCMs)
Cinzas volantes, cimento de escória e sílica ativa – chamados coletivamente de materiais cimentícios suplementares – podem substituir de 20 a 50% do cimento Portland em misturas de concreto pré-moldado sem comprometer a resistência ou durabilidade. Dado que a produção de cimento é responsável por aproximadamente 8% das emissões globais de CO₂, uma mistura pré-moldada com 35% de substituição de escória reduz o carbono incorporado do concreto em aproximadamente 25 a 30% em comparação com uma linha de base 100% de cimento Portland, ao mesmo tempo que melhora a durabilidade a longo prazo através da redução da permeabilidade.
Desperdício reduzido de materiais
A produção industrial de elementos pré-moldados gera taxas de desperdício de concreto inferiores a 2% do volume total do lote, em comparação com 8 a 12% de desperdício em projetos típicos de vazamento no local, onde pedidos excessivos e derramamentos são comuns. A reutilização de formas de aço – uma única forma pré-moldada pode produzir de 300 a 1.000 elementos idênticos ao longo de sua vida útil – elimina o desperdício de madeira associado aos sistemas de conformação moldados no local.
Massa Térmica e Desempenho Energético
Painéis de parede de concreto pré-moldados, particularmente painéis sanduíche isolados, fornecem massa térmica substancial que suaviza as oscilações diurnas de temperatura no interior dos edifícios. Um painel sanduíche pré-moldado isolado de 6 polegadas com um núcleo EPS contínuo de 2 polegadas atinge aproximadamente R-13 no centro do painel - competitivo com um conjunto de parede com vigas de aço - ao mesmo tempo que fornece as funções estruturais e de resistência ao fogo que uma parede com vigas não pode igualar sem sistemas adicionais.
Considerações sobre o fim da vida
Elementos de concreto pré-moldado podem ser desconstruídos em vez de demolidos quando as estruturas são eventualmente desmontadas, porque as conexões discretas aparafusadas e soldadas usadas em estruturas pré-moldadas – incluindo todos os acessórios de concreto pré-moldado que formam essas conexões – podem ser desparafusadas ou cortadas à chama. Elementos pré-moldados recuperados foram reutilizados em estruturas secundárias, como muros de contenção, barreiras acústicas e instalações de construção temporárias. Quando a britagem é inevitável, o agregado de concreto reciclado da demolição pré-moldada é limpo, classificado de forma consistente e adequado para base de estradas, agregado de drenagem e preenchimento estrutural.
Garantia de qualidade para estruturas e acessórios de concreto pré-moldado
O ambiente de controle de qualidade em uma fábrica de pré-moldados com certificação PCI é substancialmente mais rigoroso do que o que é possível na maioria dos canteiros de obras. Compreender o que acontece durante o controle de qualidade da planta ajuda proprietários, engenheiros e empreiteiros a definir expectativas apropriadas sobre o que a planta pode ou não garantir – e onde o controle de qualidade em campo deve compensar.
CQ na fábrica: o que é verificado em cada etapa
- Materiais recebidos — Cimento, agregados, aditivos e acessórios de concreto pré-moldado exigem inspeção de entrada e revisão de certificação do moinho. As âncoras de içamento de cada lote são normalmente testadas em 150% da carga nominal de trabalho antes da aceitação.
- Configuração do formulário — Verificação dimensional da geometria da forma e colocação de acessórios antes da dosagem do concreto. Desvios maiores que os valores da tabela de tolerância PCI para esse tipo de elemento requerem correção antes de prosseguir com o vazamento.
- Concreto fresco — O abatimento, o teor de ar, o peso unitário e a temperatura são testados no ponto de descarga para cada lote de concreto. Amostras de cilindro são moldadas para testes de resistência à compressão de 1 dia, 7 dias e 28 dias.
- Elementos acabados — Todos os acessórios de concreto pré-moldado são localizados e medidos após a decapagem. Os defeitos de acabamento superficial são documentados, reparados de acordo com um procedimento de reparo aprovado e reinspecionados antes que o elemento seja liberado para o estaleiro.
Inspeção de terceiros durante a montagem
A inspeção de campo da montagem de pré-moldados concentra-se em quatro itens principais: preparação do assento do rolamento e colocação da almofada do rolamento, aplicação de argamassa e argamassa sem retração em bolsas de conexão, soldas de campo nas conexões da placa embutida e instalação de selante de junta. A inspeção de solda em campo requer um CWI (Inspetor de Soldagem Certificado) e inspeção visual, além de testes ultrassônicos para soldas de penetração total nas ligações estruturais primárias. A colocação das almofadas de rolamento é frequentemente sub-inspecionada e sub-especificada em projetos de baixa oferta; uma almofada de apoio desalinhada ou ausente pode causar esmagamento local da saliência de concreto poucos dias após a aplicação da carga.
