GUIA DE CONCRETO PRÉ-MOLDADO
As lajes de concreto pré-moldado alveolares são painéis de piso e telhado moldados em fábrica com vazios longitudinais contínuos percorrendo sua profundidade, normalmente reduzindo o peso do painel em 30 a 50 por cento em comparação com lajes maciças da mesma espessura, mantendo uma resistência à flexão comparável. Esses painéis são protendidos com fios de aço de alta resistência durante a fabricação, curados sob condições controladas e enviados prontos para instalação, permitindo que as estruturas alcancem vãos livres de 6 a 18 metros sem suportes intermediários. Para construtores que avaliam sistemas de piso para armazéns, estruturas de estacionamento, torres residenciais ou edifícios comerciais, as lajes alveolares oferecem uma combinação de velocidade, eficiência estrutural e controle de custos que o concreto moldado no local raramente alcança.
O que diferencia as lajes alveolares dos painéis pré-moldados sólidos
A característica definidora de uma laje alveolar é a série de vazios circulares, ovais ou em forma de lágrima que se estendem por todo o comprimento do painel. Esses núcleos são formados durante a extrusão ou moldagem por deslizamento usando moldes alveolares que são retirados à medida que o concreto endurece, deixando para trás canais contínuos. Um painel de núcleo oco padrão com 200 mm de espessura pode conter de cinco a sete núcleos, cada um com aproximadamente 150 mm de diâmetro, removendo um volume significativo de concreto que, de outra forma, adicionaria peso morto sem contribuir significativamente para a capacidade de flexão.
Como os núcleos estão posicionados na região do eixo neutro do painel onde o concreto contribui menos para a resistência à flexão, a remoção deste material tem impacto mínimo no desempenho estrutural. Os cordões de protensão, geralmente cordões de sete fios de 9,5 mm a 15,2 mm de diâmetro, são colocados nos flanges inferiores, onde as forças de tensão são mais altas durante o carregamento de serviço. Esta combinação de seção transversal vazia e aço de protensão estrategicamente colocado é o que permite que lajes alveolares atravessem longas distâncias usando menos material do que uma laje maciça equivalente.
| Espessura da Laje | Peso do núcleo oco | Peso da Laje Sólida | Redução de peso |
|---|---|---|---|
| 150mm | 220kg/m² | 360kg/m² | 39 por cento |
| 200mm | 280kg/m² | 480kg/m² | 42 por cento |
| 300mm | 380kg/m² | 720kg/m² | 47 por cento |
| 400mm | 490kg/m² | 960kg/m² | 49 por cento |
Processo de fabricação, desde a base de fundição até o painel acabado
As lajes alveolares são produzidas em longos leitos de fundição, geralmente de 100 a 150 metros de comprimento, usando métodos de extrusão de fundição a seco ou moldagem úmida. Na extrusão, uma máquina se move ao longo do leito, depositando concreto de baixo abatimento ao redor dos tubos formadores de núcleo, enquanto o compacta por meio de vibração e ação de trado. A conformação deslizante utiliza uma mistura ligeiramente mais úmida e núcleos infláveis ou rígidos que são extraídos à medida que a máquina avança. Ambos os métodos produzem painéis contínuos que são posteriormente cortados nos comprimentos necessários usando serras diamantadas quando o concreto atinge resistência suficiente.
Sequência de Protensão e Tensionamento
Antes da colocação do concreto, os cordões de protensão são rosqueados ao longo de todo o comprimento do leito de fundição e tensionados usando macacos hidráulicos para forças que normalmente variam entre 100 e 200 quilonewtons por cordão, dependendo do tamanho do cordão e dos requisitos do projeto. Os fios permanecem sob tensão enquanto o concreto é moldado e curado. Quando o concreto atingir uma resistência ao desprendimento de aproximadamente 28 a 35MPa , geralmente dentro de 12 a 18 horas quando a cura a vapor é usada, os fios são cortados ou liberados. Isto transfere a força de tração para o concreto, criando uma tensão de compressão interna que neutraliza as tensões de tração geradas pelas cargas de serviço.
Operações de cura e corte
Câmaras de cura a vapor ou coberturas aquecidas aceleram o ganho de resistência para que os leitos de fundição possam ser reutilizados diariamente. Após a liberação dos fios, os painéis são cortados em comprimentos e larguras especificados, com entalhes, furos e chanfros adicionados nesta fase, seja por corte com serra ou pela inserção de blocos antes da fundição. As verificações de controle de qualidade neste ponto incluem medição de curvatura, inspeção de acabamento superficial e verificação dimensional em relação aos desenhos do projeto antes que os painéis sejam movidos para o pátio de armazenamento para carregamento.
Dados de referência de amplitude e capacidade de carga
A capacidade do vão é o fator de seleção mais importante para lajes alveolares e depende da profundidade da laje, do padrão dos cordões, da resistência do concreto e da carga aplicada. As figuras a seguir representam capacidades comumente publicadas para seções alveolares padrão usadas em aplicações de piso com cargas sobrepostas na faixa típica para ocupação residencial e de escritórios.
| Profundidade da Laje | Número de fios | Extensão Máxima | Uso típico |
|---|---|---|---|
| 150mm | 4 fios | 6,5 metros | Pisos residenciais |
| 200mm | 6 fios | 8,8m | Pisos de escritório |
| 250mm | 8 fios | 11,2 metros | Plataformas de varejo e estacionamento |
| 320mm | 10 fios | 14,6 metros | Telhados de armazéns de grande vão |
| 400mm | 12 fios | 18,0m | Estruturas industriais |
Esses valores devem ser tratados como pontos de referência iniciais, uma vez que os valores reais do vão dependem da geometria específica da seção do fabricante, da resistência à compressão do concreto utilizada (geralmente 40 a 50 MPa para produção de núcleos ocos) e dos limites de deflexão necessários para a aplicação. Muitos fabricantes publicam tabelas detalhadas de carga-vão que consideram tanto a carga permanente sobreposta quanto as combinações de carga móvel separadamente, e os projetistas estruturais normalmente verificam a deflexão sob condições de serviço, além de verificar a capacidade do momento último.
Sequência de instalação no local
Os painéis com núcleo oco chegam ao local já curados e prontos para colocação, o que é um dos principais motivos pelos quais os projetos escolhem esse sistema em vez de alternativas fundidas no local. Uma equipe de montagem típica pode colocar entre 300 e 500 metros quadrados de piso por dia dependendo da capacidade do guindaste, tamanho do painel e condições de acesso ao local.
- Verifique se as superfícies de apoio estão niveladas e na elevação correta, calçando conforme necessário para manter o apoio do painel consistente
- Levante os painéis usando alças de içamento ou dispositivos de içamento de fios fundidos nas extremidades do painel, mantendo os ângulos de amarração adequados
- Coloque os painéis em tiras de apoio, normalmente de neoprene ou almofadas elastoméricas semelhantes, com comprimento de apoio consistente em cada extremidade
- Alinhe as bordas do painel e ajuste o espaçamento antes de rejuntar as ranhuras longitudinais entre os painéis adjacentes
- Coloque reforço nas chavetas quando necessário e despeje argamassa para unir os painéis adjacentes em um diafragma contínuo
- Instale uma cobertura estrutural, se especificado, normalmente 50 a 75 mm de concreto armado para nivelar a superfície e melhorar a ação do diafragma
- Concluir ligações em vigas perimetrais e paredes de cisalhamento conforme desenho estrutural do projeto
O comprimento do rolamento é um detalhe crítico que muitas vezes é subestimado. A maioria dos códigos exige um comprimento mínimo de rolamento de 75 mm para lajes alveolares em suportes de aço ou concreto, embora muitos projetistas especifiquem 100 mm ou mais para maior margem de segurança e acomodação de tolerância. Um rolamento insuficiente pode levar a fissuras localizadas ou lascas nas extremidades do painel, especialmente quando os painéis apresentam crescimento de curvatura ou movimento térmico após a instalação.

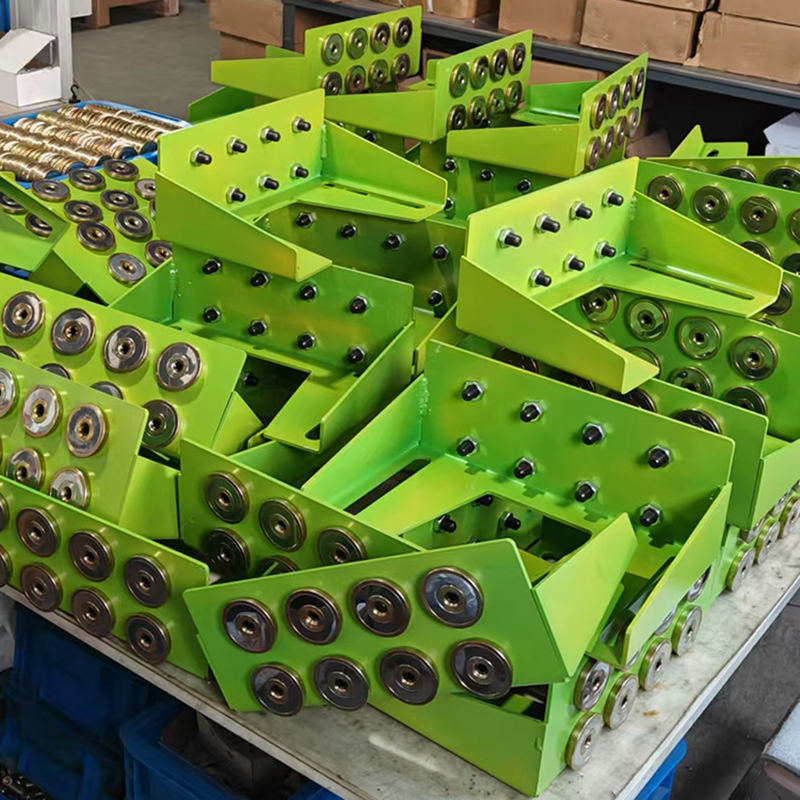

Acessórios de concreto pré-moldado Usado com sistemas de núcleo oco
Um sistema de piso alveolar raramente consiste apenas em lajes e argamassa. Uma instalação completa depende de uma linha de acessórios de concreto pré-moldado que cuidam de conexões, impermeabilização, suporte e detalhes de acabamento. A seleção dos acessórios certos tem um impacto direto na velocidade de instalação e no desempenho a longo prazo da montagem do piso ou do telhado.
Almofadas de rolamento e tiras de suporte
As almofadas de apoio ficam entre a parte inferior da laje alveolar e a viga de suporte, parede ou saliência. Estas tiras elastoméricas, normalmente feitas de neoprene, distribuem a carga de reação uniformemente e acomodam pequenas rotações e movimentos sem transferir cargas pontuais para o concreto. As espessuras padrão variam de 3 mm a 10 mm, com classificações de dureza selecionadas com base na tensão esperada do rolamento.
Hardware de elevação e montagem

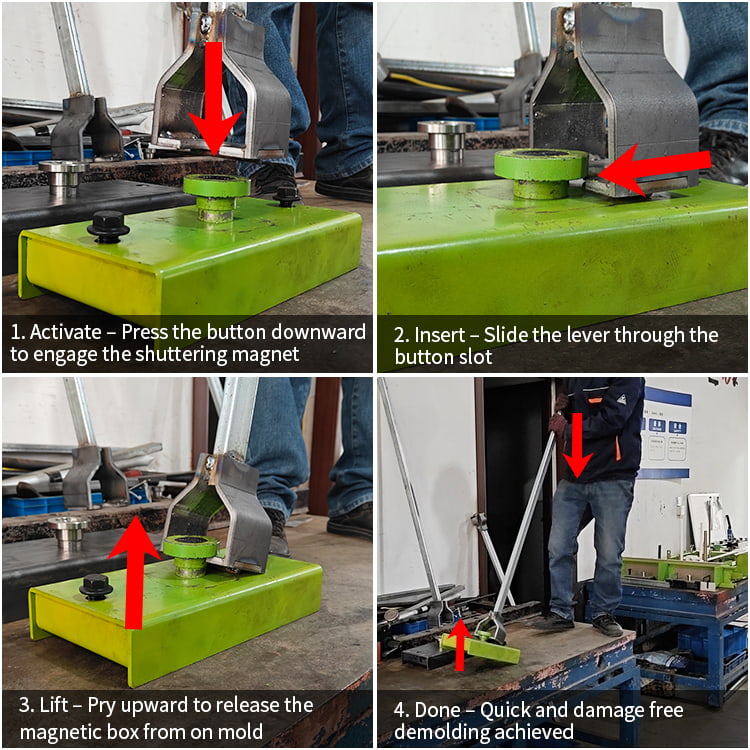

Loops de içamento, elevadores de cabos e âncoras de içamento embutidas são fundidos em painéis durante a produção para permitir o manuseio seguro do guindaste. Após a instalação, os bolsões de ancoragem embutidos são normalmente preenchidos com argamassa não encolhível para manter uma superfície nivelada. Formas de borda e tampas também são usadas durante a produção para fechar os núcleos ocos nas extremidades do painel, evitando a intrusão de concreto ou argamassa nos vazios durante a colocação do revestimento.
Enchimentos de juntas e materiais de argamassa
A argamassa de chaveta, normalmente uma mistura de cimento não retrátil ou modificada com polímero, preenche as juntas longitudinais entre os painéis e é essencial para a distribuição de carga entre unidades adjacentes. Hastes de suporte e selantes são usados em juntas perimetrais e juntas de expansão para manter a proteção contra intempéries e permitir o movimento térmico. Para aplicações em telhados, acessórios adicionais e componentes de drenagem são integrados nas bordas e penetrações do painel.
| Acessório | Função | Material Típico |
|---|---|---|
| Almofadas de rolamento | Distribuir cargas de reação nos apoios | Elastômero de neoprene |
| Tampas finais | Vedar núcleos ocos nas extremidades do painel | Plástico ou concreto pré-moldado |
| Argamassa para chaveta | Unir painéis adjacentes para transferência de carga | Mistura cimentícia não retrátil |
| Levantando âncoras | Habilite o manuseio do guindaste durante a montagem | Aço de alta resistência |
| Selante de juntas | Perímetro à prova de intempéries e juntas de dilatação | Poliuretano ou silicone |
Considerações de custos e economia do projeto
Lajes alveolares geralmente oferecem menor custo de instalação do que pisos de concreto moldados no local para vãos superiores a 6 metros, em grande parte devido à redução de fôrmas, escoramento e requisitos de mão de obra no local. O custo do material por metro quadrado para painéis com núcleo oco é muitas vezes 15 a 25 por cento menor do que uma laje moldada no local equivalente quando se considera o custo combinado de concreto, fôrma, reforço e o cronograma de construção estendido que os sistemas moldados no local exigem.
O custo de transporte torna-se um fator significativo para lajes alveolares devido ao seu comprimento e peso, com a maioria dos projetos limitando a distância econômica de transporte a cerca de 150 a 250 quilômetros da planta de produção antes que os custos de transporte corroam a economia de material. Os projetos localizados perto de uma fábrica de pré-moldados beneficiam-se mais deste sistema, enquanto locais remotos podem precisar pesar o núcleo oco contra alternativas disponíveis localmente, como vigas de madeira ou decks de aço com cobertura de concreto.
Impacto no cronograma
Como os painéis de núcleo oco chegam curados e prontos para serem carregados, os pisos muitas vezes podem ser pisados poucas horas após a colocação, permitindo que os negócios comecem a trabalhar no nível abaixo quase imediatamente. Este cronograma comprimido é frequentemente citado como o principal motivador para a seleção de núcleos ocos em vez de sistemas moldados no local em edifícios de vários andares, onde cada ciclo de piso economizado se traduz diretamente na redução da duração geral do projeto e em menores custos de financiamento durante a construção.
Aplicações comuns em todos os tipos de edifícios
As lajes alveolares são usadas em uma ampla variedade de tipos de construção porque o sistema se adapta bem a placas de piso repetitivas e tamanhos de vãos padronizados. A tabela abaixo resume onde esse sistema é especificado com mais frequência e por quê.
| Tipo de edifício | Profundidade da Laje Comum | Vantagem Principal |
|---|---|---|
| Apartamentos residenciais | 150-200mm | Massa acústica e rotação rápida da unidade |
| Prédios de escritórios | 200-250mm | Longos vãos livres para plantas baixas abertas |
| Estruturas de estacionamento | 250-320mm | Durabilidade e manutenção mínima |
| Armazéns e centros logísticos | 300-400mm | Amplas baias para estantes e equipamentos |
| Instalações de armazenamento refrigerado | 250-320mm | Os núcleos podem ser usados para linhas de aquecimento ou resfriamento radiante |
Uma aplicação que merece destaque é a utilização dos próprios núcleos ocos como canais de atendimento. Em alguns projetos, conduítes elétricos, cabeamento de baixa tensão ou até mesmo pequenas tubulações para sistemas radiantes são encaminhados através dos núcleos antes do rejuntamento das juntas finais, transformando o que de outra forma seria espaço vazio desperdiçado em infraestrutura de construção utilizável. Esta abordagem requer uma coordenação cuidadosa durante a fase de projecto, uma vez que os pontos de acesso principais devem ser planeados antes da moldagem dos painéis.
Resistência ao fogo e desempenho térmico
A resistência natural do concreto ao fogo é um dos benefícios inerentes às lajes alveolares, com painéis típicos de 200 mm alcançando classificações de resistência ao fogo de 2 horas ou mais sem proteção adicional contra fogo, dependendo do cobrimento do concreto aos cordões de protensão e da norma de ensaio específica aplicada. Isto torna os sistemas de núcleo oco particularmente atraentes para separar ocupações em edifícios de uso misto ou fornecer compartimentação em garagens de estacionamento abaixo dos espaços ocupados.
Termicamente, os núcleos ocos proporcionam um grau de isolamento em comparação com lajes maciças de igual espessura, uma vez que o ar aprisionado nos vazios tem menor condutividade térmica do que o concreto. No entanto, as lajes alveolares por si só raramente atendem aos requisitos modernos de isolamento de envelope para aplicações externas em telhados ou paredes, portanto, normalmente são combinadas com placas de isolamento rígidas, coberturas isoladas ou sistemas de painéis isolados quando usadas no envelope do edifício, em vez de em aplicações de piso interno.
Verificações de qualidade antes de aceitar os painéis entregues
Receber inspeções no local de trabalho ajuda a detectar problemas antes da instalação dos painéis, quando as correções são muito mais fáceis e menos dispendiosas. Os principais itens a serem verificados na chegada incluem as dimensões gerais do painel em relação aos desenhos da fábrica, curvatura dentro da tolerância permitida (geralmente limitada a cerca de 1 mm por metro de vão para a maioria das aplicações), condição da superfície livre de rachaduras significativas ou favo de mel e confirmação de que os pontos de içamento, bloqueios e placas embutidas atendem aos requisitos do projeto.
Camber e Camber Diferencial
Camber, a ligeira curvatura ascendente que resulta da protensão, é normal e esperada em painéis alveolares ocos. O que mais importa para a instalação é a curvatura diferencial entre painéis adjacentes, uma vez que grandes diferenças podem criar superfícies escalonadas que são difíceis de nivelar apenas com a cobertura. Os fabricantes normalmente pretendem manter a curvatura diferencial entre painéis adjacentes dentro 10 a 15mm para painéis de comprimento e histórico de carregamento semelhantes.
Documentação e rastreabilidade
Cada painel normalmente traz marcas de identificação indicando sua data de produção, projeto de mistura e posição no edifício, que devem corresponder aos desenhos de montagem. Manter essa rastreabilidade simplifica a solução de problemas caso surjam dúvidas de desempenho após a instalação e oferece suporte a registros precisos de construção para gerenciamento de instalações.
