Sistema de elevação para concreto pré-moldado

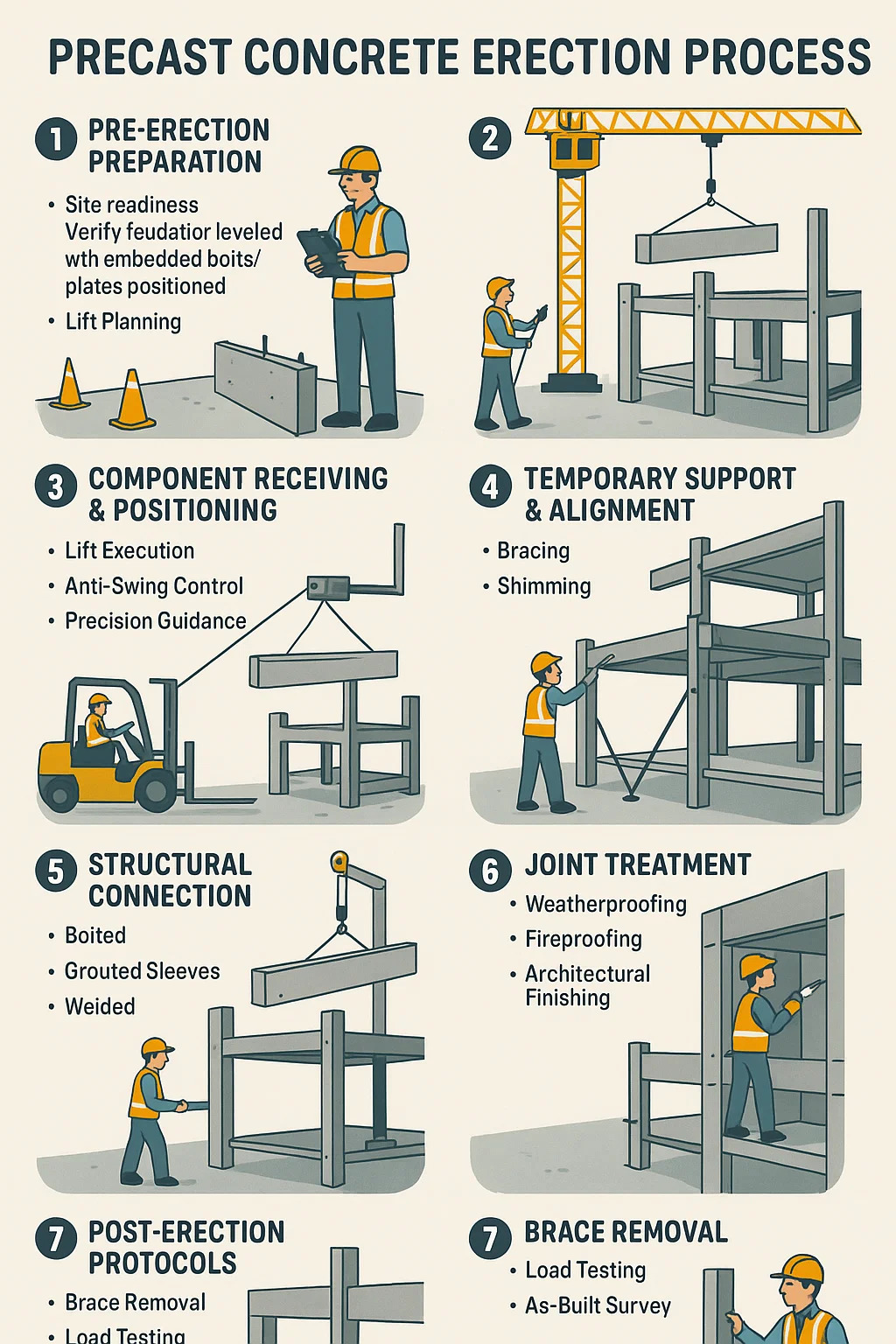

Processo de montagem de concreto pré-moldado
1. Preparação Pré-Ereção
Preparação do local: Verifique se as fundações estão niveladas com parafusos/placas embutidos posicionados corretamente.
Planejamento de içamento: Sequenciar instalação de componentes (por exemplo, colunas → vigas → lajes).
Zoneamento de Segurança: Áreas de barricadas sob operação de guindaste; atribuir sinalizadores.
2. Recebimento e posicionamento de componentes
Preparação de Laydown: Coloque as unidades perto dos pontos de instalação usando empilhadeiras/caminhões.
Configuração do Rigging: Prenda as eslingas às inserções de içamento fundidas nos elementos pré-moldados.
Seleção de guindaste: Implante guindastes de torre ou móveis que correspondam aos requisitos de peso/raio.
3. Elevação e manobra
Execução de elevação: içar as unidades verticalmente para eliminar obstruções e depois colocá-las na posição.
Controle anti-balanço: Use cabos de apoio para estabilizar os elementos durante o vento ou movimento.
Orientação de Precisão: Sinalizadores direcionam operadores de guindaste via rádio; lasers verificam o alinhamento.
4. Suporte e alinhamento temporário
Suporte: Instale escoras de aço ajustáveis para manter as paredes/colunas no prumo.
Calços: Insira calços de aço ou polímero nos rolamentos para obter a elevação do projeto.
Verificações de tolerância: Confirme o posicionamento dentro de ±3 mm usando instrumentos topográficos.
5. Conexão Estrutural
| Tipo de conexão | Método | Objetivo |
|---|---|---|
| Aparafusado | Aperte parafusos de alta resistência através de placas de aço | Transferência imediata de carga |
| Mangas rebocadas | Injetar argamassa de cimento nas mangas de vergalhão | Cria força monolítica |
| Soldado | Soldar placas embutidas ou caudas de vergalhões | Resistência sísmica permanente |
| Acopladores Mecânicos | Conectores de vergalhão roscados | Junções rápidas de coluna a coluna |
6. Tratamento Articular
À prova de intempéries: Instale o selante de silicone das hastes de apoio nas juntas do painel.
À prova de fogo: Embale lã mineral nas lacunas do chão à parede para obter classificações de incêndio.
Acabamento Arquitetônico: Aplicar Acabamento de cor correspondente: Aplicar rejunte ou argamassa de cor correspondente nas juntas expostas.
7. Protocolos Pós-Ereção
Remoção do suporte: Desconecte os suportes temporários somente depois que as conexões ganharem força total.
Teste de carga: Verifique a integridade estrutural (por exemplo, aplique cargas de teste às vigas).
Pesquisa As-Built: Documente as posições finais para registros de gerenciamento de instalações.
