Concreto com borda chanfrada: técnicas, ferramentas e tiras magnéticas de chanfro

O que é concreto com borda chanfrada e por que é importante

Concreto com borda chanfrada refere-se a elementos de concreto – paredes, colunas, lajes, vigas e painéis pré-moldados – onde o canto agudo de 90 graus foi substituído por uma face angular ou chanfrada, normalmente cortada em 45 graus. O resultado é uma superfície diagonal limpa ao longo do comprimento da borda. Isto não é puramente cosmético. Uma aresta chanfrada reduz a concentração de tensão nos cantos em até 30% em comparação com arestas quadradas , o que significa menos lascas, rachaduras e cantos lascados ao longo da vida útil da estrutura.

Além do desempenho estrutural, as bordas chanfradas desempenham uma função crítica de segurança. Os cantos quadrados de concreto expostos são conhecidos por causar cortes e abrasões – um perigo genuíno em armazéns, estruturas de estacionamento, edifícios públicos e projetos de infraestrutura. Um canto chanfrado atenua esse risco imediatamente. No trabalho arquitetônico, a revelação angular também cria linhas de sombra que adicionam profundidade visual e sofisticação a uma superfície plana.

O tamanho de chanfro mais comum na construção geral é um 20 mm × 20 mm (¾ polegada) chanfro de 45 graus , embora os projetos arquitetônicos frequentemente usem perfis de 10 mm, 15 mm, 25 mm ou personalizados. Os fabricantes de concreto pré-moldado geralmente especificam chanfros mais profundos – 30 mm ou 40 mm – para criar uma articulação visual mais forte entre os painéis.

Como as bordas chanfradas são formadas no concreto

Existem duas abordagens fundamentais para criar uma borda chanfrada no concreto: formar o chanfro antes do vazamento usando tiras de chanfro colocadas dentro da fôrma ou cortar e lixar o chanfro após a cura do concreto. A formação pré-vazamento é de longe o método mais comum e econômico na construção profissional.

Tiras de chanfro pré-despejado

As tiras de chanfro - também chamadas de inserções de chanfro ou inserções de borda - são peças de material de perfil triangular fixadas dentro da fôrma nos cantos antes do concreto ser derramado. Quando as formas são removidas, a tira se afasta para revelar uma borda perfeitamente chanfrada. Este método não requer operações secundárias e adiciona um tempo mínimo ao processo de conformação.

Os três materiais de tira chanfrada mais comuns são espuma (poliuretano ou polietileno), PVC/plástico e borracha. Cada um tem seu próprio perfil de desempenho. As tiras de espuma são baratas e flexíveis, mas tendem a rasgar durante a remoção da forma, deixando fragmentos colados à superfície do concreto que devem ser retirados manualmente – um processo demorado de correção de defeitos. As tiras de PVC são mais duráveis, mas requerem fixação mecânica com pregos, parafusos ou adesivo, o que aumenta a mão de obra e deixa furos de fixação na face da fôrma.

Corte e retificação pós-vazamento

Quando um chanfro é necessário em concreto curado que não foi formado com uma tira de chanfro, os empreiteiros usam rebarbadoras equipadas com rebolos diamantados ou fresas de concreto com pontas de chanfro. Essa abordagem é significativamente mais cara – custo do equipamento, tempo de mão de obra e gerenciamento de poeira são somados. Um Um trecho de 15 metros de borda chanfrada formada durante o vazamento custa cerca de 60 a 70% menos do que a borda equivalente produzida por retificação pós-cura . Os métodos pós-vazamento são normalmente reservados para trabalhos de renovação ou correção de erros de conformação.

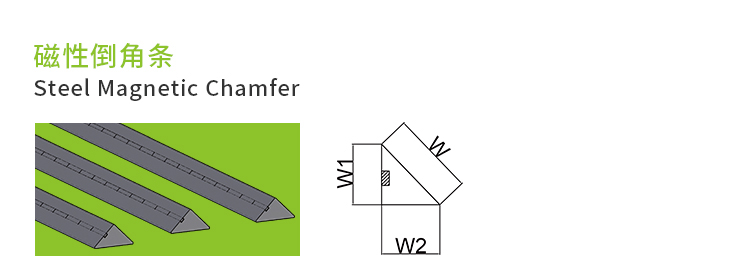

Chanfro Magnético Tiras: o padrão profissional para cofragens de aço

Na produção de concreto pré-moldado e no trabalho in-situ usando fôrmas de aço, as tiras magnéticas de chanfro tornaram-se a solução de fixação dominante. Uma tira de chanfro magnético é uma inserção de chanfro triangular com um ímã contínuo de ferrite ou neodímio embutido ao longo de sua base. O ímã mantém a tira firmemente contra a face da forma de aço, sem parafusos, pregos, clipes ou adesivos. O posicionamento leva segundos. O reposicionamento é igualmente rápido.

As tiras magnéticas de chanfro são reutilizáveis em centenas de ciclos de fundição , o que torna irrelevante o seu custo unitário mais elevado quando calculado por utilização. Uma tira magnética chanfrada de qualidade em PVC ou borracha custa de três a cinco vezes mais do que uma tira de espuma descartável, mas se sobreviver a 300 aplicações – um valor razoável para uma tira bem conservada – o custo por aplicação é uma fração da alternativa descartável.

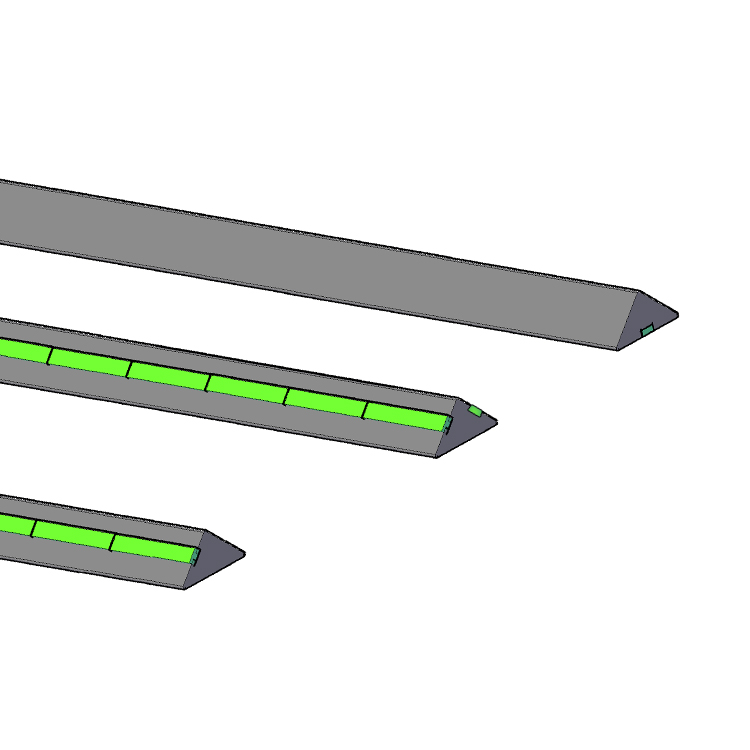

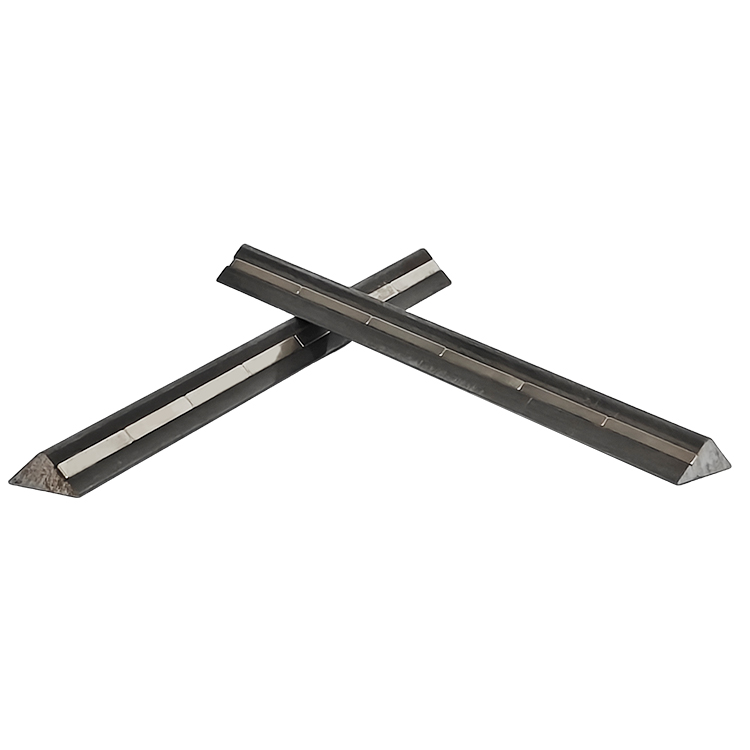

Como funcionam as tiras magnéticas de chanfro

O corpo de uma tira magnética chanfrada é normalmente feito de PVC rígido, borracha flexível ou uma combinação de ambos. O perfil triangular fica no canto da forma de aço e a face da base plana entra em contato com a superfície do aço. Ímãs embutidos - geralmente espaçados em intervalos de 50 mm a 150 mm ao longo da tira - geram uma força de retenção que resiste tanto ao deslocamento lateral durante a vibração do concreto quanto ao movimento vertical durante a concretagem. A maioria dos fabricantes produz tiras em comprimentos padrão de 1000 mm, 1500 mm e 2000 mm , com juntas unidas para corridas mais longas.

A especificação do ímã é importante. Os ímãs de ferrite são econômicos e funcionam bem em ambientes de produção padrão. Os ímãs de neodímio (terras raras) proporcionam uma fixação significativamente mais forte – importante quando a tira de chanfro é posicionada em faces de fôrma verticais ou suspensas, ou quando o concreto é colocado com vibradores internos de alta energia que criam pressão lateral substancial nas inserções de fôrma.

Qualidade de acabamento superficial

Uma das vantagens mais claras das tiras de chanfro magnético em relação aos equivalentes de espuma é a qualidade do acabamento superficial. A espuma absorve a umidade e pode deixar uma textura áspera e porosa na face chanfrada. As tiras magnéticas de PVC e borracha produzem um acabamento denso e suave no chanfro que corresponde ou excede a qualidade do acabamento da face formada adjacente. Para o concreto arquitetônico – onde manchas superficiais são inaceitáveis ​​– esta distinção é decisiva.

Comparando tipos de tiras de chanfro: uma visão geral prática

A escolha da tira de chanfro correta depende do tipo de fôrma, escala do projeto, ciclos de reutilização necessários e especificação de acabamento. A tabela abaixo resume as principais compensações.

Tamanhos de chanfro padrão e quando usar cada um

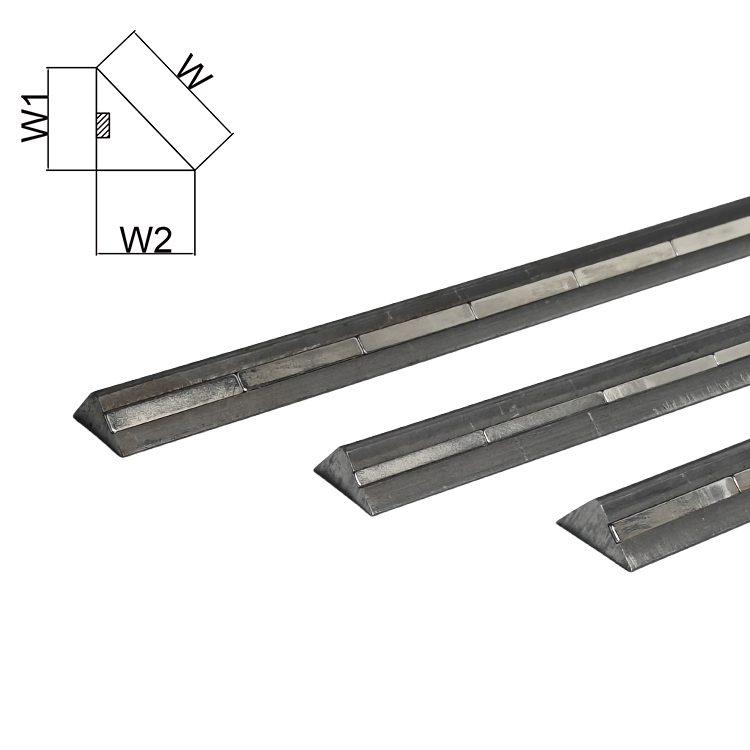

As dimensões do chanfro são especificadas como o comprimento da perna da seção transversal do triângulo retângulo. Um "chanfro de 20 mm" significa que ambas as pernas do triângulo têm 20 mm, produzindo uma face diagonal de 28 mm a 45 graus. Veja como a seleção de tamanho normalmente é mapeada para o tipo de aplicativo:

• 10 mm × 10 mm: Obras residenciais leves, cantos internos em paredes e colunas onde se deseja o mínimo de relevo. Frequentemente usado na construção de habitações para reduzir o risco de lascamento sem um chanfro visual óbvio.
• 15 mm × 15 mm: Padrão geral de construção comercial para colunas, vigas e bordas de paredes em projetos de escritórios e varejo. Equilibra visibilidade e praticidade.
• 20 mm × 20 mm: A dimensão mais utilizada em concreto civil e estrutural. Aplicado em encontros de pontes, muros de contenção, pisos industriais e elementos pré-moldados. O O chanfro de 20 mm é o tamanho padrão especificado na maioria dos códigos nacionais de concreto quando nenhum tamanho específico é fornecido.
• 25 mm × 25 mm: Trabalhos de infraestrutura, incluindo túneis, passagens subterrâneas e obras civis pesadas, onde as bordas estão sujeitas a cargas de impacto de veículos ou máquinas.
• 30 mm × 30 mm e acima: Fachadas arquitetônicas pré-moldadas, painéis agregados expostos e elementos estruturais exclusivos onde a linha de sombra é um recurso de design intencional. Também utilizado em ambientes agressivos (marinhos, exposição química) onde um chanfro maior afasta o canto da zona de deterioração máxima.

Também existem perfis não padronizados. Alguns fabricantes de pré-moldados usam um chanfro de proporção 1:2 ou 1:3 (um chanfro raso em vez de 45 graus) para criar um efeito de linha de sombra diferente. Tiras magnéticas de chanfro estão disponíveis nesses perfis personalizados em fornecedores de fôrmas especiais, embora se apliquem prazos de entrega e quantidades mínimas de pedido.

Instalando corretamente as tiras de chanfro: erros comuns e como evitá-los

A instalação incorreta de tiras de chanfro é uma das principais causas de defeitos nas bordas do concreto moldado. Os reparos resultantes – esmerilhamento, remendos, preenchimento com epóxi – custam muito mais em tempo e materiais do que acertar a instalação em primeiro lugar. A seguir estão os erros mais frequentes observados no local.

Espaço entre a tira e a face do formulário

Mesmo uma folga de 1–2 mm entre a base da tira de chanfro e a face da fôrma permite que a pasta de cimento escoe por baixo durante a vibração. O resultado é uma aleta de pasta endurecida ao longo da borda do chanfro que deve ser removida – danificando o concreto fresco no processo. Para tiras magnéticas de chanfro, essa lacuna é normalmente causada por um ímã que perdeu força de retenção ou detritos entre a tira e a forma de aço. Limpe a face do molde com uma escova de aço antes de colocar as tiras e verifique se cada seção se encaixa firmemente no aço sem balançar.

Juntas desalinhadas entre seções de tiras

Onde duas seções de tira de chanfro se encontram de ponta a ponta, qualquer deslocamento — mesmo 0,5 mm — cria um degrau visível na borda chanfrada acabada. Para tiras de chanfro magnético, unir as extremidades é simples porque os ímãs mantêm a posição sem desvios. Para tiras de PVC pregadas, o alinhamento das juntas requer mais cuidado. Use uma régua ao posicionar as seções e aplique um pequeno pedaço de fita adesiva na junta antes de despejar para evitar infiltração de pasta.

Agente de liberação insuficiente

As tiras de chanfro - principalmente os tipos de PVC e borracha - devem ser revestidas com óleo desmoldante antes de cada vazamento. Ignorar esta etapa significa que a tira adere à superfície do concreto e arranca pedaços da face do chanfro durante a decapagem. Aplique uma camada fina e uniforme de agente desmoldante na face da tira de chanfro usando um pincel ou rolo, não uma pistola de pulverização — a aplicação por pulverização tende a perder os cantos internos e deixar poças em superfícies horizontais que causam manchas superficiais.

Deslocamento da tira durante a vibração

Vibradores internos de concreto criam uma pressão lateral significativa em qualquer coisa na fôrma. As tiras de espuma fixadas apenas por adesivo podem migrar vários milímetros durante a vibração, produzindo um chanfro ondulado ou desalinhado. As tiras magnéticas de chanfro resistem efetivamente a esse deslocamento quando a força de retenção do ímã corresponde à orientação da forma e à saída do vibrador. Para vibração de alta frequência (acima de 12.000 rpm), as tiras magnéticas de neodímio são preferíveis às tiras magnéticas de ferrite, que podem não fornecer força de retenção suficiente nas faces verticais.

Aplicações na fabricação de concreto pré-moldado

A produção de concreto pré-moldado é onde as tiras magnéticas de chanfro são mais utilizadas. Instalações pré-moldadas normalmente operam paletes de aço ou formas de mesa que são reconfiguradas várias vezes ao dia. Nesse ambiente, a velocidade e a facilidade de reposicionamento das tiras magnéticas de chanfro se traduzem diretamente no rendimento da produção. Uma equipe que anteriormente gastava 20 minutos pregando tiras de chanfro de espuma por molde pode colocar e posicionar tiras de chanfro magnéticas para o mesmo molde em menos de 5 minutos.

Os elementos pré-moldados que incorporam rotineiramente arestas chanfradas incluem:

• Colunas e bases de colunas para estruturas de vários andares
• Painéis de parede para edifícios residenciais, comerciais e industriais
• Longarinas de escada e degraus de escada individuais
• Vigas de ponte (vigas I, vigas U, vigas em caixa)
• Segmentos de revestimento de túnel onde as bordas chanfradas auxiliam na montagem do anel e no assentamento da gaxeta
• Blocos de muro de contenção e painéis de barreira acústica
• Painéis de revestimento arquitetônico onde a linha de sombra é um elemento de design

Especificamente na produção de segmentos de túneis, as bordas chanfradas servem a uma finalidade estrutural além da estética. O chanfro cria uma ranhura rebaixada quando dois segmentos são colocados adjacentes um ao outro, e esta ranhura pode ser preenchida com calafetagem ou argamassa para fornecer uma vedação secundária contra água. A maioria das especificações de segmento de túnel exige um chanfro mínimo de 20 mm × 20 mm em todas as juntas longitudinais e circunferenciais exatamente por esse motivo.

Bordas chanfradas e durabilidade do concreto

O argumento da durabilidade para arestas chanfradas é bem apoiado pela observação prática e pela ciência dos materiais. Cantos agudos de concreto com ângulo de 90 graus são inerentemente vulneráveis ​​porque o concreto no vértice do canto é apoiado em apenas duas faces, em vez de três. Quando sujeito a impacto, ciclagem térmica ou corrosão de reforço, este canto mal suportado tende a lascar primeiro.

A ciclagem térmica é particularmente agressiva em cantos expostos. O concreto se expande e contrai com a mudança de temperatura. O canto é o ponto onde duas superfícies se encontram no ângulo de exposição máximo, criando tensão térmica bidirecional. Ao longo de anos de exposição ao ar livre, esse estresse cíclico causa microfissuras que progridem para lascas visíveis. Estudos de colunas de estruturas de estacionamento mostram que bordas chanfradas reduzem a incidência de lascamento de cantos em 40–60% durante um período de serviço de 20 anos em comparação com colunas equivalentes com arestas vivas no mesmo ambiente.

No concreto armado, a profundidade de cobrimento em um canto vivo é geometricamente menor que o cobrimento nominal medido perpendicularmente a uma face plana. Uma cobertura de 30 mm em uma face de parede plana pode reduzir efetivamente para 21 mm em um canto quadrado quando medida até o vergalhão mais próximo. Chanfrar o canto afasta fisicamente a superfície exposta do vergalhão, restaurando a cobertura eficaz. É por isso que muitos códigos de concreto focados na durabilidade — incluindo a BS EN 13670 na Europa — exigem explicitamente arestas chanfradas em concreto estrutural nas classes de exposição XC3, XC4, XD2 e superiores.

Selecionando a faixa magnética chanfrada certa para o seu projeto

Nem todas as tiras magnéticas de chanfro têm o mesmo desempenho. Os fatores a seguir devem orientar as especificações e as decisões de compra para aplicações de fôrmas de aço pré-moldadas e in-situ.

Tipo de ímã e força de retenção

Para fundição horizontal (a tira fica sobre uma mesa plana de aço), geralmente são suficientes ímãs de ferrite com uma força de retenção de 10–15 N por ímã. Para faces de formas verticais ou para formas usadas com vibração de alta energia, especifique tiras de chanfro magnéticas de neodímio com forças de retenção de 25–50 N por ímã. Alguns fabricantes publicam dados de força de tração por metro de tira – uma métrica comparativa útil. Procure um mínimo de 150 N por metro de tira para aplicações de face vertical .

Material do corpo: PVC vs Borracha

As tiras magnéticas de chanfro de PVC são mais duras e mais estáveis dimensionalmente, o que as torna adequadas para aplicações que exigem geometria de borda muito precisa – pré-moldados arquitetônicos, por exemplo. As tiras de chanfro magnético de borracha são mais flexíveis, permitindo que sigam curvas leves ou superfícies fora do plano sem deixar lacunas. A borracha também tende a se soltar de forma mais limpa da face do concreto durante a remoção, reduzindo o risco de danos à superfície. Para produção de alto volume, as tiras magnéticas de borracha com chanfro geralmente proporcionam melhor vida útil da tira porque sua flexibilidade reduz o estresse na interface ímã-corpo durante a remoção da forma.

Resistência à temperatura

As fábricas de pré-moldados costumam usar a cura a vapor para acelerar o ganho de resistência. A resistência do ímã de ferrite padrão não é significativamente afetada pelas temperaturas de cura a vapor (normalmente 50–70°C). No entanto, ímãs de neodímio começam a perder magnetização permanente acima de aproximadamente 80°C , o que significa que eles são inadequados para ciclos de cura acelerada em alta temperatura sem que o fabricante confirme uma classe nominal para alta temperatura. Especifique este requisito explicitamente ao solicitar tiras magnéticas de chanfro para trabalhos pré-moldados curados a vapor.

Peças de canto e finais

Bons sistemas de tiras de chanfro magnético incluem peças de canto feitas sob medida - cantos internos e externos de 90 graus - que permitem que o chanfro envolva os cantos da coluna sem juntas de esquadria desagradáveis cortadas no local. Essas peças de canto devem ser especificadas como parte do sistema, em vez de serem fabricadas a partir de comprimentos cortados, pois as juntas cortadas no local são uma fonte comum de vazamento de pasta e defeitos nas bordas.

Concreto com borda chanfrada em contextos arquitetônicos e de design

No concreto arquitetônico – às vezes chamado de concreto aparente ou béton brut – a borda chanfrada é uma ferramenta estética deliberada tanto quanto prática. A linha de sombra criada por uma faixa de chanfro articula a superfície, define a geometria do elemento e dá às formas de concreto maciço uma qualidade refinada e trabalhada que falta nas bordas quadradas lisas.

Arquitetos que trabalham na tradição do concreto aparente - desde a Unité d'Habitation de Le Corbusier até os projetos contemporâneos de Tadao Ando - usaram linhas de chanfro para controlar como a luz atravessa as superfícies de concreto. Um O chanfro de 25 mm cria uma linha de sombra com aproximadamente 35 mm de largura sob condições de luz intensa, o que é suficiente para registrar claramente a luz do dia em uma fachada. Um chanfro de 10 mm parece uma linha fina, mais sutil e apropriada para superfícies internas onde os níveis de luz e as distâncias de visualização são diferentes.

Para pré-moldados arquitetônicos, a consistência da profundidade e posição do chanfro em centenas ou milhares de painéis idênticos é crítica. Qualquer variação na posição da tira produz desalinhamento visível quando os painéis são instalados. As tiras magnéticas de chanfro, ao permitirem o posicionamento rápido e repetível das marcas de referência na forma de aço, tornam essa consistência alcançável em escala de produção de uma forma que as tiras pregadas ou coladas simplesmente não conseguem corresponder de forma confiável.

Alguns arquitetos especificam tiras de chanfro coloridas – normalmente um corpo de PVC com pigmento integral – para criar um contraste de cor deliberado no chanfro. Esta é uma técnica incomum, mas eficaz para criar uma forte articulação visual em fachadas de grandes painéis. As tiras magnéticas padrão de chanfro estão disponíveis em cinza, preto e, ocasionalmente, branco nos principais fornecedores, com cores personalizadas disponíveis mediante pedido.

Manutenção e reutilização de tiras magnéticas de chanfro

Para alcançar a máxima vida útil das tiras magnéticas de chanfro, é necessária uma rotina de manutenção consistente. As tiras que são simplesmente jogadas em uma lixeira entre os vazamentos acumulam resíduos de concreto, sofrem danos magnéticos e desenvolvem arranhões superficiais que são transferidos para o acabamento do concreto.

1. Limpe imediatamente após a decapagem. Os resíduos de concreto na face da tira são fáceis de remover quando frescos e extremamente difíceis depois de curados. Use um raspador de plástico – não uma ferramenta de metal, que risca o corpo de PVC ou borracha – e enxágue com água.
2. Inspecione a matriz magnética. Passe uma placa de aço ao longo da base da tira após a limpeza. Qualquer seção que não segure firmemente indica um ímã com falha ou deslocado. Às vezes, falhas individuais de ímãs podem ser reparadas pelo fornecedor; tiras com múltiplas falhas magnéticas devem ser retiradas.
3. Armazene horizontalmente. Empilhar as tiras verticalmente ou encostá-las nas paredes causa empenamentos de longo prazo, principalmente nas tiras de PVC. Armazene em prateleiras etiquetadas e organizadas por tamanho de perfil.
4. Aplique o agente desmoldante antes de cada aplicação. Mesmo após a limpeza, aplique uma nova camada de agente desmoldante tanto na face triangular da tira quanto na face base que entra em contato com a forma de aço. Isto protege a superfície da tira e facilita a remoção da forma.
5. Registrar ciclos de uso. Em instalações de pré-moldados de alto volume, o rastreamento do número de vazamentos por conjunto de tiras permite a substituição proativa antes que a degradação da superfície comece a afetar a qualidade do concreto acabado. A maioria dos fabricantes recomenda a substituição das tiras em 80% do seu ciclo de reutilização nominal em vez de esperar por um fracasso visível.

Análise de custos: tiras magnéticas de chanfro versus métodos tradicionais

Uma comparação de custos realista deve levar em conta o custo do material, o tempo de mão de obra para instalação e remoção, a frequência de substituição das tiras e qualquer custo adicional para reparo de defeitos. O exemplo a seguir utiliza uma hipotética instalação de produção de pré-moldados fundindo 50 elementos de coluna por semana, cada um exigindo 12 metros lineares de tira chanfrada de 20 mm.

Os números acima deixam claro que o maior custo unitário das tiras magnéticas de chanfro é totalmente compensado pela economia de mão de obra no primeiro ano de produção . As poupanças anuais contínuas resultantes da redução da mão-de-obra e da reparação de defeitos são substanciais. Para uma instalação que produz 50 elementos por semana, a mudança de tiras de espuma para tiras magnéticas de chanfro pode, de forma realista, economizar mais de US$ 15.000 anuais em custos diretos – antes de contabilizar a melhoria da qualidade e a redução das taxas de rejeição do cliente.

Requisitos de código e especificação para bordas chanfradas

As arestas chanfradas nem sempre são opcionais. Vários códigos e especificações amplamente utilizados impõem requisitos de chanfro ao concreto estrutural.

• ACI 301 (EUA): Requer que todos os cantos expostos do concreto formado recebam um chanfro ou raio, a menos que especificado de outra forma. O tamanho padrão do chanfro quando não especificado é ¾ polegada (aproximadamente 19 mm).
• BS EN 13670 (Europa): Especifica os requisitos de chanfro para concreto nas classes de exposição XC3 e superiores, com chanfro mínimo de 15 mm em todas as bordas estruturais expostas em ambientes moderados a severos.
• AS 3610 (Austrália): Padrão de cofragem que requer tiras de chanfro ou equivalente em todos os cantos externos, a menos que os desenhos de projeto permitam especificamente arestas quadradas.
• Projeto de ponte ASSHTO LRFD (EUA): Requer chanfro mínimo de 25 mm em todas as bordas expostas do concreto da ponte em condições de exposição XS e XD.
• CIRIA C660 / C766 (Reino Unido): Documentos de orientação para fissuração térmica precoce em concreto recomendam arestas chanfradas para reduzir os efeitos de concentração de tensão nos cantos da fôrma - um fator no início precoce da fissuração térmica.

Ao revisar as especificações do projeto, verifique os desenhos estruturais e as seções de especificação do projeto para verificar os requisitos de formação. Não é incomum que os requisitos de chanfro apareçam nas especificações, mas não sejam dimensionados nos desenhos, cabendo ao empreiteiro confirmar o tamanho pretendido com o projetista antes de solicitar os materiais de conformação.
