Guia de bordas chanfradas: tipos, materiais e dicas de instalação

O que a borda chanfrada realmente faz – e por que a escolha do material é importante

Borda chanfrada refere-se a uma transição chanfrada ou angular aplicada à borda de uma superfície, painel, laje ou perfil. Em vez de deixar um canto bruto de 90 graus exposto, um chanfro corta esse canto em um ângulo – normalmente 45 graus – produzindo uma superfície que é mais segura ao toque, mais fácil de limpar e mais resistente a lascas ou delaminação. Nos trabalhos de construção, fabricação e acabamento, a diferença entre uma borda chanfrada e uma borda de corte quadrado não é meramente cosmética. Um chanfro executado corretamente pode prolongar a vida útil de uma aresta em 30–50% em ambientes de tráfego intenso eliminando o ponto de concentração de tensão criado pelos cantos quadrados.

O material usado para produzir ou proteger esse chanfro determina todo o resto: quanto tempo ele dura, como responde ao impacto e à umidade, se pode ser reposicionado ou ajustado e quanto custa durante o ciclo de vida completo do projeto. As tiras rígidas de alumínio ou PVC dominam o mercado há décadas, mas Chanfro magnético de borracha Os sistemas ganharam força significativa em cofragens de concreto, instalação de ladrilhos e acabamento arquitetônico porque resolvem problemas que os perfis rígidos simplesmente não conseguem – especificamente, adesão sem fixadores, retenção de forma sob pressão e remoção sem esforço e sem danos à superfície.

Este guia aborda a mecânica por trás das bordas chanfradas, as categorias de materiais disponíveis, seus dados de desempenho no mundo real e os cenários específicos onde cada opção faz sentido. Se você estiver especificando arestas para um projeto agora, as conclusões estão no topo de cada seção.

A geometria de um chanfro: ângulos, profundidades e compatibilidade de superfície

Nem todos os chanfros são iguais. O ângulo e a profundidade do chanfro interagem diretamente com o material do substrato, a carga que a borda suportará e o acabamento visual necessário. Compreender a geometria antes de selecionar um produto de aresta evita retrabalhos dispendiosos.

Ângulos de chanfro padrão usados na prática

• Chanfro de 45 graus: O ângulo mais comum em construção e marcenaria. Ele cria faces chanfradas de comprimento igual e distribui a tensão da borda simetricamente. Usado em cantos de fôrmas de concreto, bordas de escadas e bordas de painéis.
• Chanfro de 30 graus: Produz um chanfro mais longo e mais raso — preferido onde a estética exige uma transição sutil em vez de uma face angular proeminente. Comum em armários de alta qualidade e concreto arquitetônico.
• Chanfro de 60 graus: Um corte mais íngreme que remove mais material. Usado quando é necessária folga para componentes mecânicos ou quando uma linha de sombra mais profunda é a intenção do projeto.
• Ângulos personalizados (15–75 graus): Especificado para ferramentas industriais, peças usinadas de precisão e perfis arquitetônicos especiais.

Profundidade do chanfro e suas implicações estruturais

A profundidade é medida como a distância do canto original até o início da face do chanfro. Na cofragem de betão, Tira de chanfro de 10 mm × 10 mm (10 mm de profundidade, 10 mm de largura) é um padrão da indústria para cantos de colunas e bordas de lajes. Chanfros mais rasos de 5 mm × 5 mm aparecem em concreto arquitetônico fino, onde a remoção mínima de material é preferida. Chanfros mais profundos de 20 mm × 20 mm ou maiores são usados ​​em engenharia civil pesada – pilares de pontes, muros de contenção e vigas pré-moldadas – onde o chanfro também serve para orientar o alinhamento da fôrma durante a montagem.

O substrato também importa. O concreto em proporções de mistura padrão (resistência à compressão de 25–40 MPa) mantém uma borda chanfrada de forma confiável quando a faixa de chanfro é devidamente vedada durante o vazamento. Misturas mais fracas abaixo de 20 MPa são propensas a lascar as bordas mesmo com um chanfro presente, e é por isso que os especificadores combinam Chanfro magnético de borracha tiras com vazamentos com qualidade controlada relatam consistentemente menos defeitos pós-tira do que aquelas que usam PVC rígido na mesma mistura.

Categorias de materiais para bordas chanfradas: uma comparação direta

Cinco categorias principais de materiais cobrem a maioria das aplicações de bordas chanfradas em construção, fabricação e acabamento. Cada um tem um perfil de desempenho distinto.

Os valores de custo por metro acima refletem apenas o custo da matéria-prima. Quando o custo total do projeto é calculado, incluindo mão de obra de instalação, tempo de desmontagem, eliminação de resíduos e retrabalho devido a defeitos nas bordas, Chanfro magnético de borracha systems consistently show a lower total cost per use after the third or fourth reuse cycle . Em projetos de concreto pré-moldado em grande escala, executando 500 ou mais metros lineares de bordas chanfradas por produção, a diferença pode chegar a US$ 4.000 a US$ 9.000 em custos evitados de material e mão de obra por mês.

Chanfro magnético de borracha: How It Works and Where It Excels

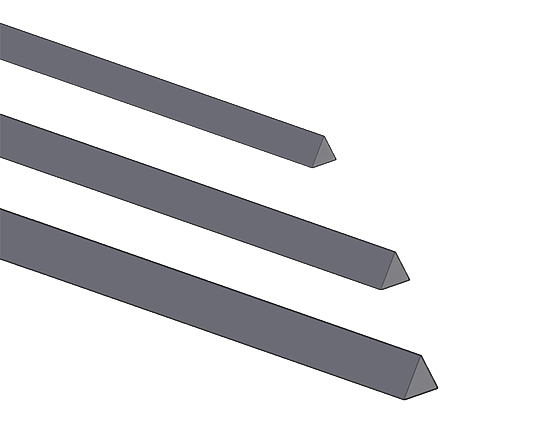

Uma tira de chanfro magnético de borracha é um produto composto: um corpo de borracha flexível (normalmente EPDM ou neoprene) com uma tira de material magnético permanente embutida ao longo de sua base. O ímã mantém a tira firmemente contra um painel de fôrma de aço ou ferro, sem pregos, parafusos, fita adesiva ou grampos. O corpo de borracha flexiona levemente para se adaptar às pequenas irregularidades superficiais da fôrma, o que elimina as pequenas lacunas na base do chanfro que causam sangramento do concreto e vazios nas bordas em instalações de PVC rígido.

Paraça de retenção magnética e por que é importante na prática

O ímã incorporado em um padrão Chanfro magnético de borracha tira produz uma força de retenção na faixa de 3–8 kg por decímetro linear , dependendo do tamanho da tira e do grau do ímã. Para uma tira de chanfro típica de 10 mm × 10 mm, isso significa que um comprimento de 1 metro exerce aproximadamente 30–50 kg de adesão magnética total contra a face da forma de aço. A vibração do concreto durante a colocação gera forças laterais bem abaixo deste limite em aplicações padrão, de modo que a tira permanece estacionária durante todo o vazamento, sem qualquer fixação suplementar.

Isto é importante porque o movimento de uma tira de chanfro durante a vibração é uma das causas mais comuns de defeitos nas bordas em concreto pré-moldado e in-situ. Mesmo um deslocamento de 1–2 mm durante a vibração cria uma irregularidade visível na borda chanfrada acabada – uma falha que requer retificação ou remendo antes que o elemento possa ser aceito. Relatórios de campo de fabricantes de concreto pré-moldado na Alemanha e na Holanda documentam uma redução de 60 a 75% nas taxas de defeitos nas bordas depois de mudar de PVC pregado para tiras de chanfro de borracha magnética em mesas de aço.

Desempenho de decapagem e qualidade de superfície

Quando o concreto estiver curado e a fôrma for removida, o Chanfro Magnético de Borracha se desprenderá perfeitamente da fôrma de aço e da superfície do concreto. A flexibilidade natural da borracha permite que ela seja liberada sem ferramentas na maioria dos casos – um trabalhador simplesmente segura uma extremidade e descasca a tira ao longo de seu comprimento. A borda chanfrada do concreto fica com uma superfície lisa e bem definida que não requer acabamento adicional em aplicações arquitetônicas.

Compare isso com tiras de PVC pregadas, que devem ser retiradas – um processo que freqüentemente danifica tanto o PVC (tornando-o não reutilizável) quanto a borda do concreto (causando pequenas lascas nos locais dos furos dos pregos). As tiras de chanfro de madeira são frequentemente destruídas durante o descasque e devem ser descartadas como lixo. A tira de borracha magnética, uma vez descascada, pode ser limpa e reposicionada imediatamente na próxima aplicação.

Faixa de temperatura e desempenho ambiental

Os produtos de chanfro magnético de borracha à base de EPDM mantêm a flexibilidade e o desempenho magnético em uma faixa de temperatura de aproximadamente -30°C a 120°C . Isso os torna adequados para aplicações externas de inverno em climas frios (onde o PVC se torna quebradiço e sujeito a rachaduras durante a instalação), bem como para câmaras de cura aquecidas usadas na produção acelerada de pré-moldados. As formulações de neoprene oferecem faixa térmica um pouco menor, mas melhor resistência a óleos e certos solventes, tornando-as preferidas em plantas industriais de pré-moldados onde são utilizados agentes desmoldantes com conteúdo de solvente.

Aplicações onde a aresta chanfrada proporciona resultados mensuráveis

A borda chanfrada não é um produto de aplicação única. O mesmo princípio – chanfrar um canto para remover um ponto de concentração de tensão e melhorar o acabamento – aplica-se a todos os setores, desde a engenharia civil até à fabricação de móveis. Os aplicativos a seguir representam os casos de uso de maior volume.

Elementos de concreto pré-moldado

A fabricação de concreto pré-moldado é a maior aplicação para bordas chanfradas em todo o mundo. Painéis de parede, lajes de piso, vigas, colunas e unidades de escada exigem cantos chanfrados para manuseio seguro, empilhamento limpo e estética final. Um painel de parede pré-moldado padrão medindo 3m × 6m possui aproximadamente 18 metros lineares de bordas chanfradas. A uma taxa de produção de 20 painéis por dia, uma única fábrica percorre 360 ​​metros de tiras chanfradas diariamente.

Neste volume, a reutilização de Chanfro magnético de borracha tiras torna-se economicamente decisiva. Uma tira de borracha magnética de alta qualidade classificada para 80 ciclos de produção reduz o consumo de matéria-prima em um fator de 80 em comparação com alternativas descartáveis. Para uma fábrica que opera 360 metros de chanfro diariamente, a mudança de PVC descartável para tiras de chanfro de borracha magnética reutilizáveis pode reduzir o gasto anual de material em produtos de chanfro em US$ 18.000 a US$ 45.000, dependendo do tamanho da tira e do preço do material local .

Concreto Arquitetônico In Situ

O concreto aparente em aplicações arquitetônicas – fachadas, paredes internas, escadas e elementos estruturais sob medida – exige uma qualidade de borda chanfrada que a prática padrão do local se esforça para alcançar de forma consistente. O PVC rígido pregado na fôrma de madeira produz chanfros com sombras de furos de pregos, leve ondulação devido à curvatura da placa e linhas de sangramento ocasionais na base da tira. Tiras de chanfro de borracha magnética em placas de suporte de aço eliminam todos os três defeitos, adaptando-se precisamente à superfície da forma e vedando-a sem fixadores mecânicos.

As especificações arquitetônicas de concreto na Europa citam cada vez mais SCC (concreto autoadensável) colocado com fluxo de abatimento de 200–250 mm , uma mistura que exerce maior pressão lateral na fôrma e é mais sensível a qualquer folga na base das tiras de chanfro. As tiras de chanfro magnético de borracha superam as alternativas rígidas nessas consistências de mistura porque a base de borracha flexível veda sob o aumento da pressão hidrostática em vez de se afastar dela.

Instalação de azulejos e pedras

No trabalho com ladrilhos e pedras, as bordas chanfradas referem-se a tiras de acabamento perfiladas de alumínio ou aço inoxidável instaladas nos perímetros dos ladrilhos, nos degraus e nas transições entre os materiais do piso. Essas tiras protegem a borda do ladrilho contra lascas – um modo de falha particularmente comum em porcelanato, que é altamente quebradiço nos cantos expostos. Um perfil de borda de ladrilho chanfrado com face de 45 graus absorve o impacto lateral e o distribui pela camada de argamassa em vez de concentrá-lo no canto do ladrilho.

As bordas chanfradas em aço inoxidável em ambientes comerciais (aeroportos, hospitais, varejo) são classificadas para cargas de pedestres superiores a 500 kg/m² sem deformação. Os perfis de alumínio em ambientes residenciais suportam cargas padrão de forma adequada e com menor custo. A escolha entre acabamento fresado, escovado e anodizado afeta tanto a durabilidade quanto a frequência de manutenção – o aço inoxidável escovado esconde pequenos arranhões e é a especificação dominante para espaços públicos de alto tráfego.

Produtos para marcenaria e painéis

Na fabricação de móveis e marcenaria, as bordas chanfradas são aplicadas em MDF, compensados ​​​​e painéis de madeira maciça usando fresas ou máquinas dedicadas para colagem de bordas. Um chanfro de 2 mm × 45 graus nas bordas da porta do gabinete é um detalhe padrão que faz com que os móveis de produção pareçam mais refinados sem adicionar custos significativos. Na produção de alto volume, o chanframento automatizado de bordas produz resultados consistentes em velocidades de 20 a 40 metros por minuto nas modernas linhas CNC de colagem de bordas.

Chanfros de madeira maciça em pernas de móveis, tampos de mesas e molduras de portas são normalmente cortados com uma broca de chanfro em uma mesa de roteador ou gabarito de serra de mesa. O benefício funcional - eliminando as pontas afiadas que de outra forma lascariam ou lascariam - é secundário em relação ao benefício visual de um detalhe de borda refinado e deliberado que parece mais um trabalho artesanal do que uma conveniência.

Melhores práticas de instalação para bordas chanfradas em cofragens de concreto

A qualidade da instalação determina a qualidade da borda. As práticas a seguir se aplicam a bordas chanfradas em aplicações de concreto — o contexto mais exigente em termos de precisão, pressão e requisitos de acabamento superficial.

Preparação da superfície antes da colocação da tira

Os painéis de fôrma de aço devem estar limpos, planos e levemente lubrificados com um agente desmoldante adequado antes de colocar qualquer tira de chanfro. Resíduos de concreto de vazamentos anteriores deixados na superfície do painel criam pontos altos que impedem que a tira de chanfro fique nivelada - a causa raiz das linhas de sangramento e vazios nas bordas mencionados anteriormente. Para Chanfro magnético de borracha tiras, a força de retenção magnética é reduzida proporcionalmente por qualquer espaço entre a base magnética da tira e o painel de aço, de modo que a limpeza da superfície afeta diretamente a segurança de fixação e a qualidade da borda produzida.

Um protocolo prático de limpeza para mesas de fôrma de aço: escovar qualquer resíduo de concreto imediatamente após a decapagem (antes de endurecer completamente), limpar com um pano úmido, aplicar uma fina camada de agente desmoldante e deixar secar antes da próxima colocação da tira. Isso adiciona aproximadamente 5 a 8 minutos por painel ao ciclo, mas reduz significativamente as taxas de defeitos nas bordas.

Posicionamento e Alinhamento

As tiras de chanfro devem ser posicionadas com o seu vértice (o canto externo do perfil do chanfro) alinhado precisamente com a linha de canto pretendida do elemento de concreto acabado. Para tiras magnéticas de borracha em formas de aço, esse alinhamento é mantido pelo ímã – uma vez colocada, a tira não desliza a menos que seja movida deliberadamente. Para tiras pregadas, o alinhamento deve ser verificado com uma régua após a pregagem, pois as forças de pregagem podem desviar ligeiramente a tira da sua posição pretendida.

Nas juntas entre os comprimentos das tiras de chanfro – onde uma tira termina e a próxima começa – as extremidades devem ser cortadas de forma limpa a 90 graus e bem unidas. Uma folga de 1–2 mm em uma junta de tira produzirá uma aleta de concreto naquele ponto, exigindo retificação após a decapagem. Em tiragens longas superiores a 3 metros, uma pequena expansão térmica das tiras durante a cura pode abrir ligeiramente as juntas de topo; especificar tiras com perfis finais de ajuste por compressão ou usar finas esferas de silicone nas juntas evita isso.

Colocação de concreto e protocolos de vibração

A vibração interna não deve ser aplicada diretamente ou imediatamente adjacente às tiras de chanfro. A cabeça do vibrador deve ser inserida a pelo menos 150 mm de qualquer tira e movida em um padrão de grade sistemático ao longo da área de vazamento. A vibração excessiva perto das tiras de chanfro - principalmente tiras de borracha flexíveis - pode fazer com que a tira se descasque localmente da face da forma se a frequência de vibração ressoar com a massa da tira e a força de retenção do ímã.

For Chanfro magnético de borracha tiras, foi demonstrado em testes controlados que a vibração em frequências padrão (50–200 Hz) dentro de 150 mm da tira não produz nenhum deslocamento mensurável, desde que a força de retenção magnética atenda às especificações do fabricante. O uso de tiras subdimensionadas em uma determinada dimensão de face de forma — por exemplo, uma tira de 5 mm x 5 mm em um vazamento que se espera atingir 1,5 m de profundidade — reduz a força de retenção por unidade de área e aumenta o risco de deslocamento durante a vibração.

Sequência de decapagem e recuperação de decapagem

A fôrma não deve ser removida até que o concreto tenha atingido resistência suficiente para resistir a danos nas bordas — normalmente pelo menos 70% da resistência projetada, o que em temperaturas padrão (20°C) corresponde a aproximadamente 18–24 horas para misturas padrão. A decapagem precoce com resistências mais baixas produz arestas chanfradas que se esfarelam ou lascam, anulando todo o propósito do chanfro.

Ao descascar tiras de chanfro de borracha magnética, a técnica correta é começar em uma extremidade, segurar a tira com firmeza e descascá-la em um ângulo agudo (aproximadamente 30–45 graus) em relação à face do molde. Puxar a 90 graus (direto da face) coloca o ímã em sua orientação mais forte e requer mais força do que o necessário. Descascar em ângulo quebra progressivamente o contato magnético e requer muito menos esforço. Após a recuperação, as tiras devem ser inspecionadas quanto a rasgos, deformações ou aderência do concreto, limpas e armazenadas planas para evitar dobras permanentes.

Selecionando o produto certo para bordas chanfradas: critérios de decisão

A escolha de um produto com borda chanfrada envolve pesar vários fatores simultaneamente. A estrutura a seguir cobre os critérios que mais importam na prática.

Compatibilidade de tipo de cofragem

Chanfro magnético de borracha as tiras só são adequadas quando a face da fôrma é ferromagnética - normalmente aço estrutural ou ferro. Eles não aderem a formas de alumínio, formas de madeira ou painéis FRP (plástico reforçado com fibra). Se o seu sistema de cofragem for de alumínio ou madeira, as tiras rígidas de PVC ou alumínio fixadas mecanicamente são a escolha adequada. Se a sua operação utiliza mesas de cofragem de aço (como é padrão nas fábricas europeias de pré-moldados), a borracha magnética é quase sempre a opção superior.

Volume e frequência de reutilização

Se um projeto envolver menos de cinco utilizações de um determinado chanfro – uma peça arquitetônica única ou um pequeno vazamento residencial – o custo inicial mais alto das tiras de borracha magnética pode não ser justificado. O PVC de uso único custa entre US$ 0,80 e US$ 2,00 por metro é economicamente racional em volumes baixos. Com seis ou mais reutilizações, a economia muda decisivamente para a borracha magnética, que amortiza o seu custo inicial mais elevado ao longo dos ciclos de utilização.

Requisitos de acabamento de superfície

Para concreto Classe A ou com acabamento arquitetônico — onde a borda chanfrada ficará permanentemente exposta na estrutura acabada — a qualidade adicional da borda fornecida pelas tiras de chanfro de borracha magnética justifica seu uso mesmo em volumes de reutilização mais baixos. O reparo de defeitos em concreto arquitetônico custa de US$ 50 a US$ 200 por metro quadrado em mão de obra e materiais qualificados; prevenir até mesmo um pequeno número de defeitos nas bordas por ciclo de vazamento compensa rapidamente o produto premium.

Considerações ambientais e de segurança

As tiras chanfradas de PVC descartáveis representam um fluxo de resíduos de material difícil e caro de reciclar – a maioria acaba em aterros sanitários. Em uma grande operação de pré-moldados que consome 500 metros de tiras chanfradas de PVC por dia, a geração anual de resíduos plásticos atinge aproximadamente 180 quilômetros de tira, ou cerca de 900 kg de PVC . A mudança para tiras chanfradas de borracha magnética reutilizáveis ​​elimina quase totalmente esse fluxo de resíduos, um benefício que tem cada vez mais peso em projetos de construção com classificação de sustentabilidade, onde a comunicação de resíduos de materiais é obrigatória.

Falhas comuns em bordas chanfradas e como evitá-las

A maioria das falhas nas arestas chanfradas se enquadra em um pequeno número de categorias identificáveis. Compreender a causa raiz de cada falha leva diretamente à medida preventiva.

• Linhas de sangramento na base do chanfro: Causado por uma folga entre a tira e a face da fôrma. Prevenção: garantir que a superfície do molde esteja limpa e plana; use tiras de borracha flexíveis que se adaptem a pequenas irregularidades superficiais; aplique o agente desmoldante antes da colocação da tira.
• Descascamento da borda durante a decapagem: Causada pela remoção antes da resistência adequada do concreto ou pelo uso de ferramentas de alavanca diretamente contra a borda do concreto. Prevenção: verificar a resistência mínima antes da decapagem; use movimentos de descascamento para tiras de borracha em vez de forçar.
• Aletas de concreto em juntas de tiras: Causado por lacunas entre as extremidades das tiras. Prevenção: a tira cortada termina de forma limpa a 90 graus; use perfis de extremidade com ajuste por compressão ou vede as juntas com um fino cordão de silicone.
• Deslocamento da tira durante a vibração: Causada pela colocação do vibrador muito próximo da tira ou por tiras subdimensionadas com força de retenção insuficiente. Prevenção: manter distância mínima de 150mm da tira; verifique se a especificação da força de retenção magnética corresponde à profundidade de vazamento e à pressão do concreto.
• Ondulação na borda chanfrada acabada: Causada pela deflexão do painel de fôrma sob pressão do concreto, pela deformação da faixa ou por forças de pregagem que deslocam as faixas rígidas durante a instalação. Prevenção: utilizar cofragens adequadamente reforçadas; mude para acessório magnético para eliminar a distorção do prego.
• Rasgo da tira de borracha durante a recuperação: Causada pela tração de 90 graus em relação à face da fôrma, pela ligação do concreto à superfície da tira (geralmente devido à falha do agente desmoldante) ou pelo uso de uma tira desgastada que perdeu flexibilidade. Prevenção: descasque a 30–45 graus; inspecionar e substituir o protocolo de aplicação do agente desmoldante; retire as tiras que apresentem rachaduras na superfície ou perda de flexibilidade.

Manutenção e gerenciamento do ciclo de vida de tiras de chanfro reutilizáveis

As tiras magnéticas de borracha com chanfro, como qualquer produto industrial reutilizável, requerem uma rotina básica de manutenção e inspeção para atingir o número nominal de ciclos de reutilização. Os operadores que implementam esta rotina relatam consistentemente uma vida útil das tiras igual ou superior à especificação do fabricante. Aqueles que não o fazem – normalmente tratando as tiras como descartáveis, mesmo quando não o são – vêem falhas prematuras que corroem o benefício económico da reutilização.

Após cada uso

1. Limpe a tira com um pano úmido para remover todos os resíduos de concreto enquanto ainda está macio (30 minutos após a decapagem).
2. Inspecione o corpo de borracha quanto a rasgos, cortes ou deformações ao longo do perfil. Tiras com rasgos maiores que 10 mm devem ser retiradas de uso para evitar a entrada de concreto pela área danificada.
3. Verifique as extremidades da tira quanto a deformação por compressão nos pontos de junta. Apare as extremidades danificadas de forma limpa se a deformação estiver localizada dentro de 20 mm da extremidade.
4. Armazene as tiras planas ou enroladas (com raio não superior a 300 mm para perfis de 10 mm × 10 mm) em ambiente seco, longe da luz solar direta e de fontes de ozônio (motores elétricos, equipamentos de soldagem).

Inspeção periódica (a cada 10–20 ciclos)

Meça a força de retenção magnética usando um medidor simples. Uma tira com leitura abaixo de 60% de sua força de retenção original especificada deve ser retirada - o ímã foi desmagnetizado (raro em produtos bem especificados) ou o corpo de borracha foi deformado o suficiente para reduzir a área de contato com a forma de aço. Verifique qualitativamente a dureza da superfície da borracha pressionando com a unha do polegar: a superfície deve recuar e recuperar imediatamente. Uma superfície de borracha que permanece indentada por mais de 2 a 3 segundos endureceu além de sua faixa útil e não se adaptará mais adequadamente à face moldada.

Para grandes operações com milhares de metros de Chanfro magnético de borracha tira, um sistema simples de rastreamento – marcando cada tira com uma contagem do ciclo de produção usando um marcador de tinta – permite que os operadores identifiquem tiras de alto ciclo antes que falhem em serviço. Isso evita o modo de falha mais caro: uma falha na faixa no meio da produção, que requer remoção de emergência, reparo e potencialmente rejeição do elemento de concreto.
